انواع دیوارهای جداکننده
انواع دیوارهای جداکننده
دیوارهای جداکننده بر اساس دو عامل تقسیم بندی میشوند
1- بر اساس موقعیت
2- توسط مصالح تشکیل دهنده
تقسیم بندی دیوارها بر اساس موقعیت:
به دیوارهایی که داخل قاب قرار دارند میانقاب و به دیوارهای خارج از قاب تیغه می گویند.
تقسیم بندی بر اساس مصالح تشکیل دهنده:
این دیوارها نیز به دو دسته گسسته همانند دیوارهای آجری، سفالی، بلوکی و ...
و دیوارهای پیوسته همانند دیوارهای 3D پانل پیش ساخته و دیوارهای گچی تقسیم بندی می شوند.
دتایل ها توسط مهندس وحید کیانی تهیه شده اند.
میانقاب ها به دو نوع سازه ای و غیر سازه ای تقسیم بندی می شوند.
میانقاب های سازه ای: پانلی که در هر چهار ضلع بطور کامل با قاب محیطی خود در تماس باشد، میانقاب سازه ای است و عضو اصلی و باربر جانبی تلقی می شود.
میانقاب های غیر سازه ای: اگر میانقابی به نحوی از قاب پیرامون آن جدا شود به گونه ای که در هنگام تغییر مکان جانبی سازه دچار تغییر شکل نشود و در باربری جانبی نقش ایفا ننماید، میانقاب، غیر سازهای تلقی میشود.میانقاب های غیر سازهای از سه طرف با فاصله از قاب پیرامون خود اجرا میگردند لیکن با توجه به مشکلات اجرایی و ضعف در ایستایی دیوار در هنگام اعمال بار خارج از صفحه پیشنهاد میگردد جدا سازی از طرفین دیوار صورت پذیرد.
هنگام اجرای دیوارهای میانقابی بایستی موارد زیر لحاظ شود:
حداکثر ارتفاع مجاز دیوارهای غیرسازه ای و تیغه ها از تراز کف مجاور 3/5 متر می باشد. در صورت تجاوز از این حد باید با استفاده از مهارهای مناسب، پایداری بیشتری برای دیوار تامین گردد.
تیغه هایی که در تمام ارتفاع طبقه ادامه دارند باید کاملا به زیر پوشش سقف مهار شوند. یعنی رگ آخر تیغه با فشار و ملات کافی در زیر سقف جای داده (مهر) شود.
لبه قائم تیغه ها نباید آزاد باشد. این لبه باید به یک تیغه و یا یک دیوار عمود بر آن، یکی از اجزای سازه و یا عنصر قائم (همانند یک ستون) که بهمین منظور از فولاد، بتن آرمه و یا چوب ساخته شده است ، با اتصال کافی تکیه داشته باشد. چنانچه طول تیغه پشت بند کمتر از 1/5 متر باشد لبه آن میتواند آزاد باشد.
در صورتیکه دیوار وتیغه متکی به آن بطور همزمان و یا بصورت لاریز و یا بصورت هشت گیر چیده شوند، اتصال تیغه به دیوار کافی تلقی میگردد ولی چنانچه تیغه بعد از احداث دیوار و بدون اتصال به آن ساخته شود باید در محل تقاطع به نحو مناسبی به دیوار متصل و محکم گردد. در غیر این صورت لبه کناری تیغه ازاد تلقی شده و باید عنصر قائم در این لبه تعبیه گردد . دو تیغه عمود بر هم باید با یکدیگر قفل وبست شوند. حداکثر طول مجاز هر دیوار غیر سازه ای بین دو کلاف قائم، نباید از 6 متر یا 40 برابر ضخامت آن دیوار (هر کدام کمتر شد) بیشتر باشد.

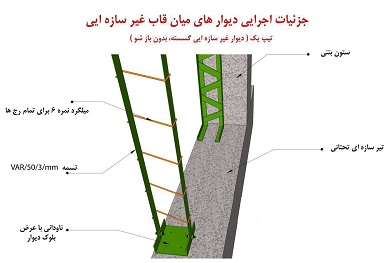

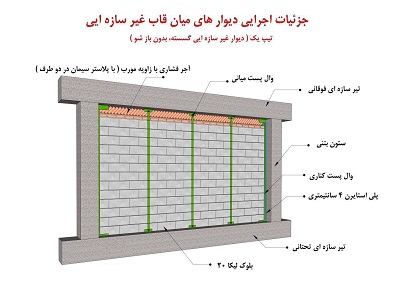

جزئیات اجرایی دیوارهای میان قاب غیر سازه ای
تیپ یک (دیوار غیر سازه ای گسسته، بدون بازشو)

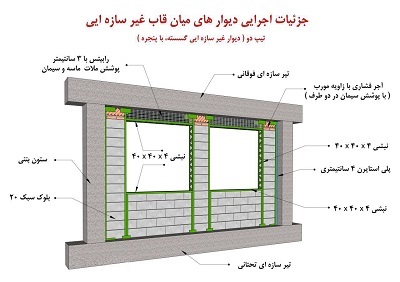

جزئیات اجرایی دیوارهای میان قاب غیر سازه ایی
تیپ دو (دیوار غیرسازه ایی گسسته با پنجره)

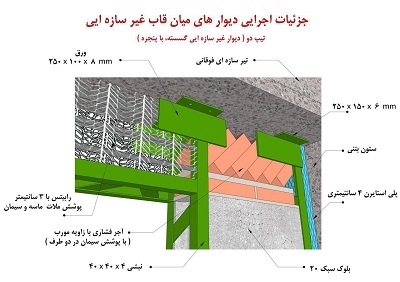

جزئیات اجرایی دیوارهای میان قاب غیر سازه ایی
تیپ دو (دیوار غیر سازه ایی گسسته با پنجره)
بزرگنمایی

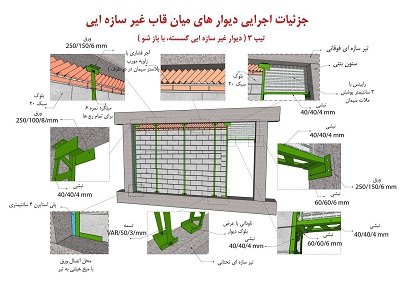

جزئیات اجرایی دیوارهای میان قاب غیر سازه ایی
تیپ 3 (دیوار غیر سازه ای گسسته با بازشو)
جزئیات اجرایی دیوارهای میان قاب غیر سازه ایی
تیپ 3 (دیوار غیر سازه ای گسسته با بازشو)

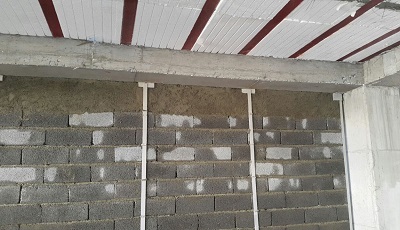

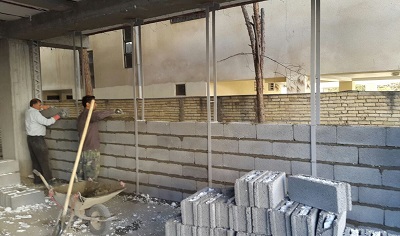

اجرای دیوار میان قاب غیر سازه ایی گسسته، پروژه مسکونی مهرشهر
اجرای دیوار میان قاب غیر سازه ایی گسسته، پروژه مسکونی مهرشهر

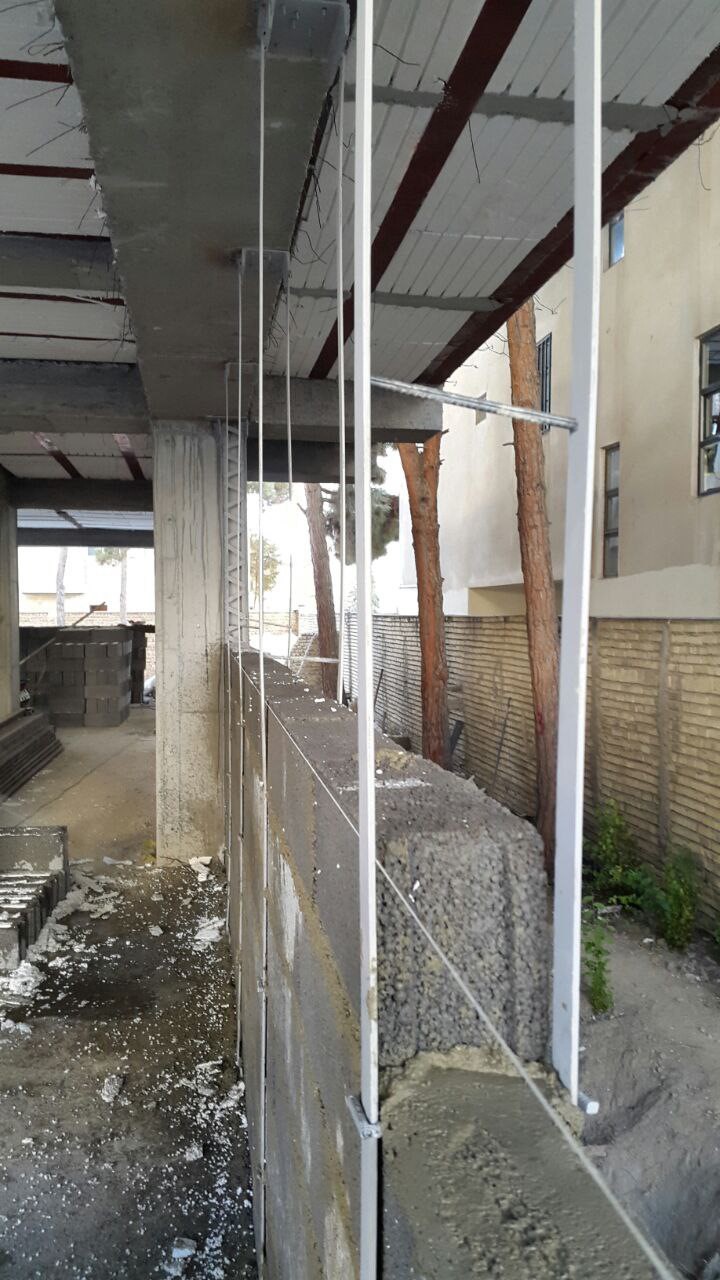

اتصال میانی مهاربند ها
اجرای دیوار میان قاب غیر سازه ایی گسسته، پروژه مسکونی مهرشهر

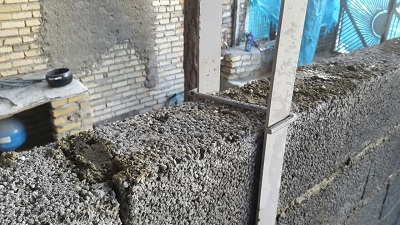

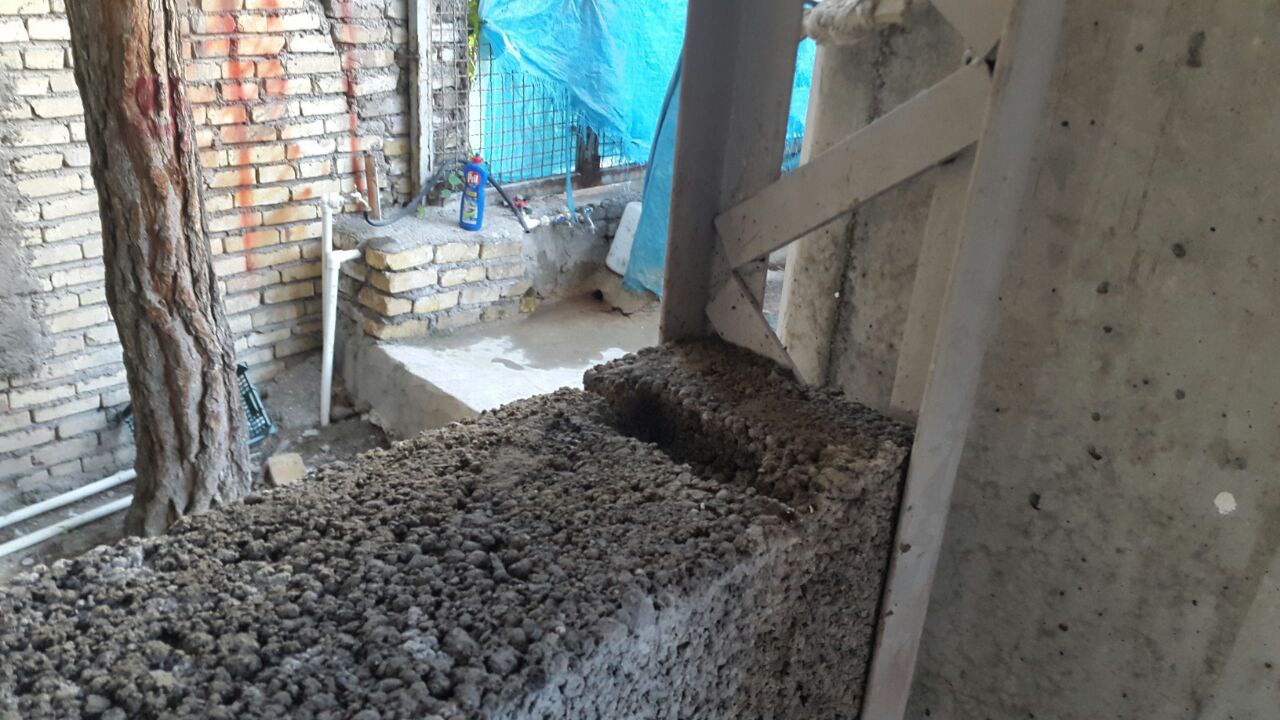

محل اتصال بلوک ها با وال پست کناری
اجرای دیوار میان قاب غیر سازه ایی گسسته، پروژه مسکونی مهرشهر

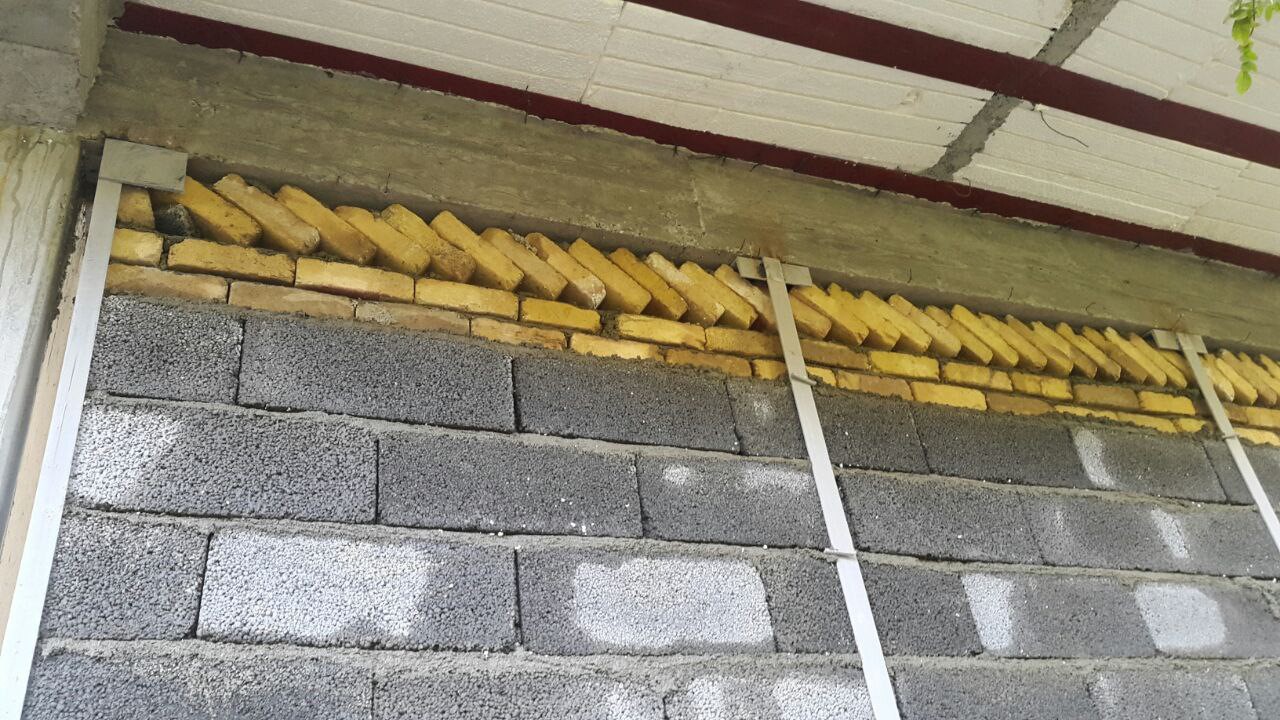

لبه فوقانی دیوار میان قاب غیرسازه ایی با دو رج آجر گری و یک رج آجر به صورت کج، با اجرای پلاستر سیمان در دو طرف برای مقابله با پدیده کنش قوسی اجرا خواهد شد.
لبه فوقانی دیوار میان قاب غیرسازه ایی با دو رج آجر گری و یک رج آجر به صورت کج، با اجرای پلاستر سیمان در دو طرف برای مقابله با پدیده کنش قوسی اجرا خواهد شد.
