4- بلوك چينی

بعد از اجرای شمع بندی زير تيرچه ها و قالب بندی كلافها و بازشوها، نصب بلو كها آغاز ميشود. هنگام نصب بايد چيدمان بلوك ها به گونه ای باشد كه بلوك های انتهايی در روی تكيه گاه ها قرار نگيرند و فاصله آنها از قسمت های انتهايی و كناری براساس جزئيات نشان داده شده در شكل زیر باشد. از به كاربردن بلوك های شكسته و نامنظم در سقف بايد خودداری شود.

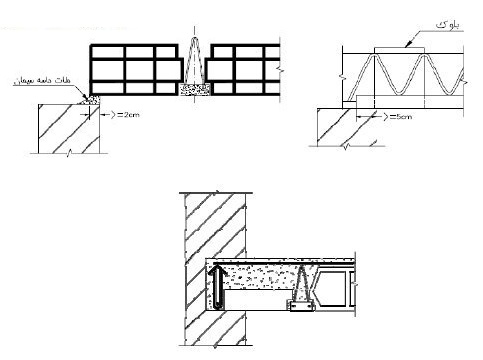

نصب بلوک در قسمت های انتهایی تکیه گاه

توصیه میشود برای بلوک های مجاور تیرها و کلاف های بتنی و همچنین در محل هایی که حفره های بلوک در مجاورت بتن درجای تیرها و کلاف ها قرار میگیرد، از بلوک های ته بسته که به همین منظور تولید می شوند استفاده شود تا هنگام بتن ریزی از پر شدن قسمت های خالی بلوک که موجب مصرف بیهوده بتن و سنگین شدن وزن سقف می شود جلوگیری کرد.

برای جلوگیری از ورود بتن درجا به داخل بلوک میتوان از قطعات بتنی پیش ساخته به ضخامت 2 سانتیمتر و به ابعاد مقطع بلوک استفاده کرد و آنها را همزمان با نصب بلوک ها در محل های مربوط نصب نمود. استفاده از بلوک های با ارتفاع کم برای قالب بندی کلاف میانی موجب صرفه جویی بیشتر در هزینه اجرای قالب بندی خواهد شد.

استفاده از بلوکهای با ارتفاع کم برای حذف قالب بندی کلاف بتنی

بقیه مراحل اجرای سقف تیرچه بلوک همانند اجرای سقف تیرچه کرومیت است که قبلا توضیح داده شده است .

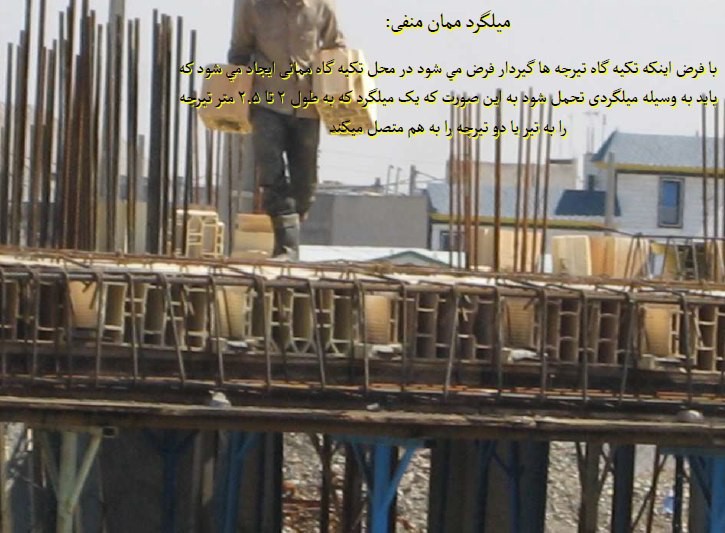

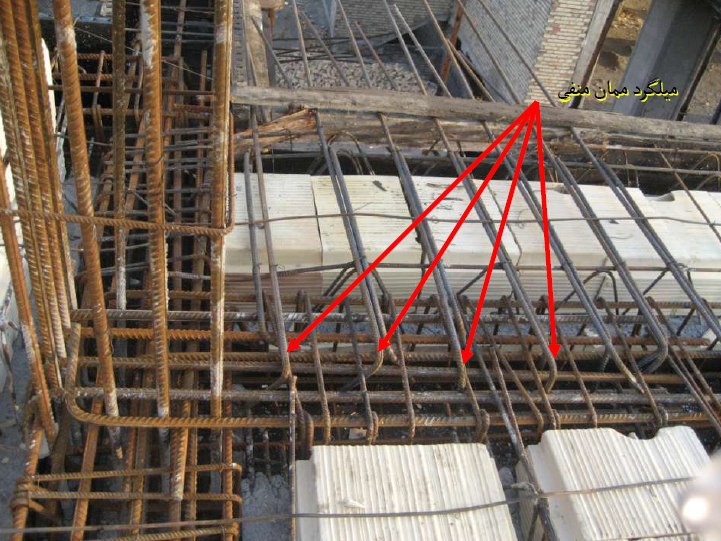

میلگرد ممان منفی

میلگرد ممان منفی

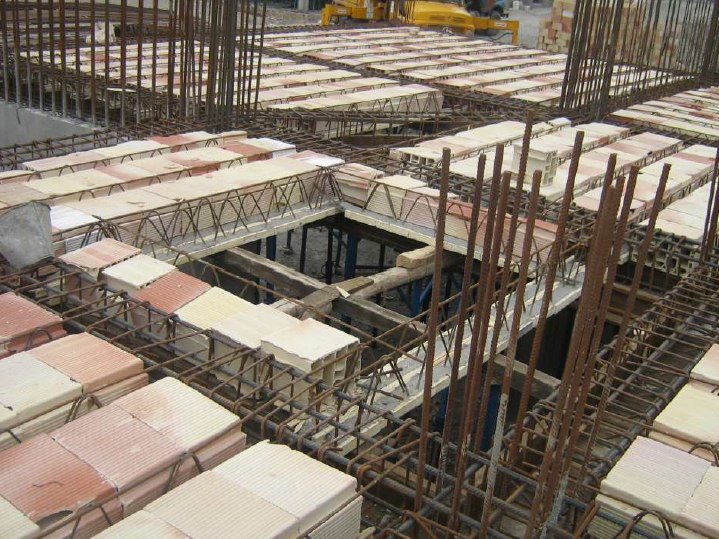

اجرای بازشو در سقف تیرچه بلوک

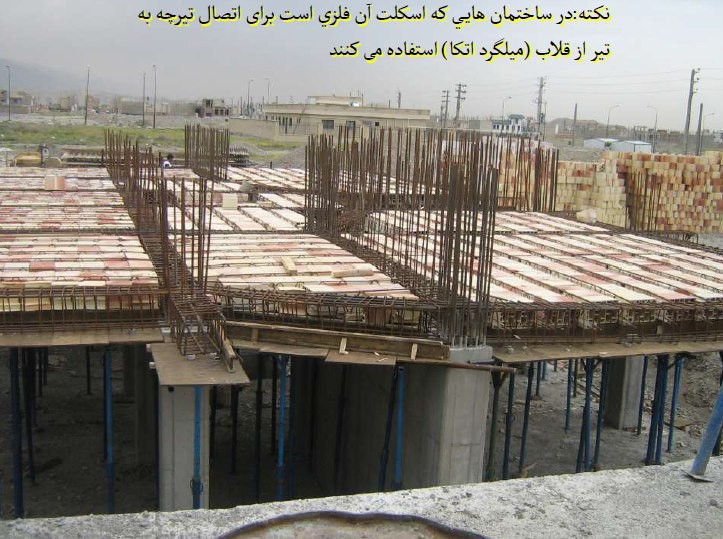

استفاده از میلگرد اتکا

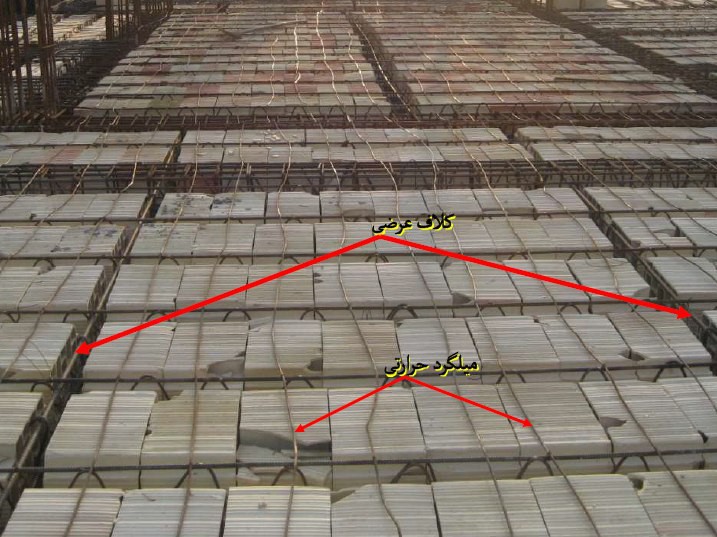

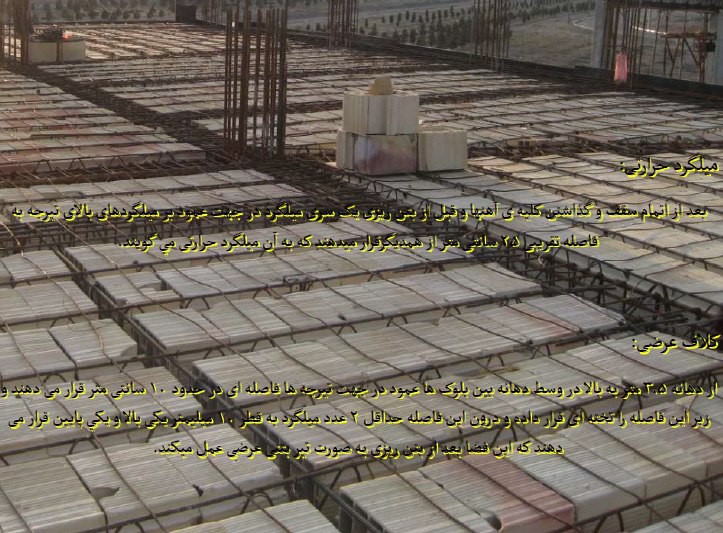

میلگرد حرارتی در سقف تیرچه بلوک

میلگرد حرارتی در سقف تیرچه بلوک

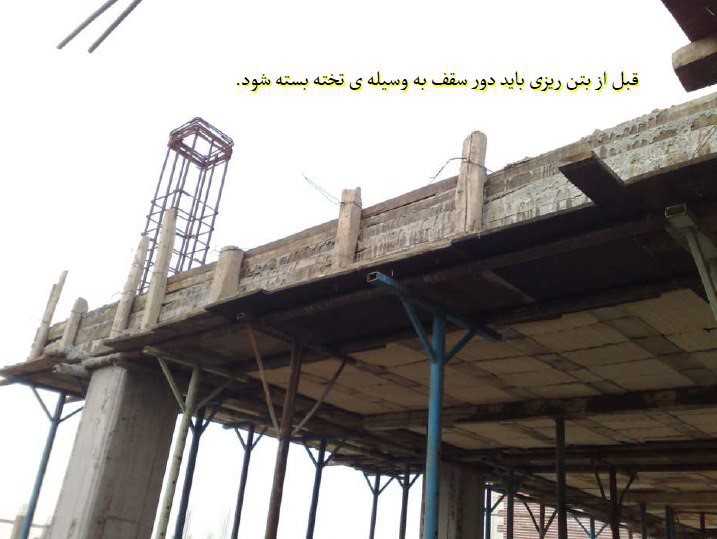

بستن پیرامون سقف قبل از بتن ریزی

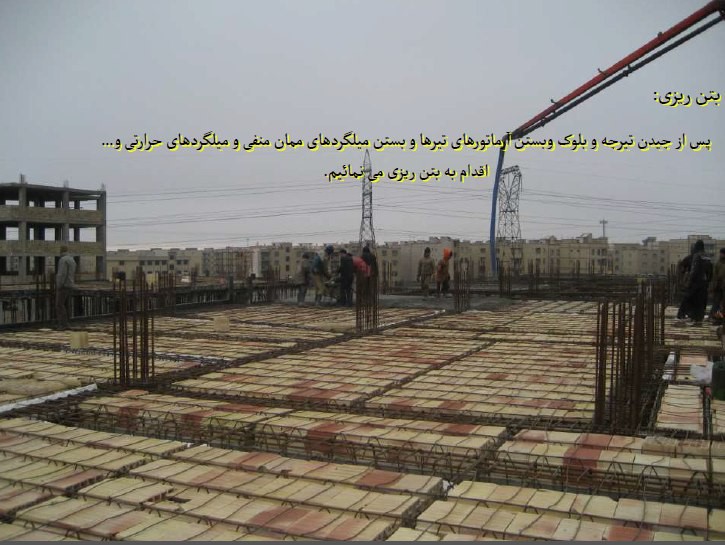

بتن ریزی سقف تیرچه بلوک

بتن ریزی سقف تیرچه بلوک

بتن ریزی سقف تیرچه بلوک

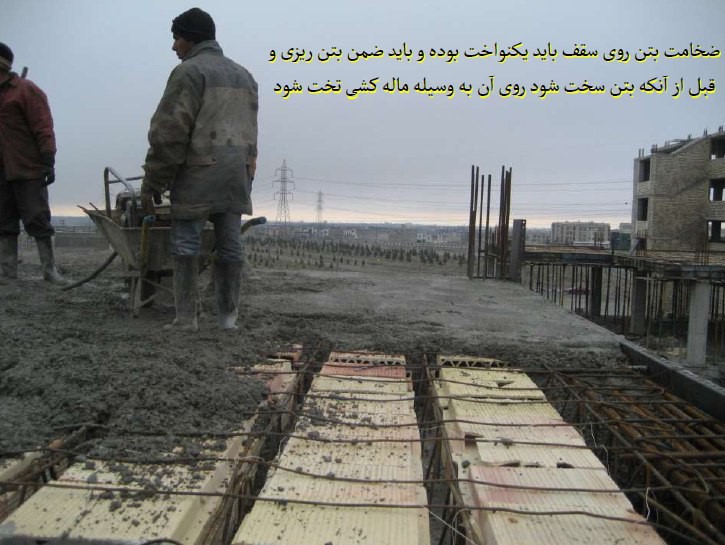

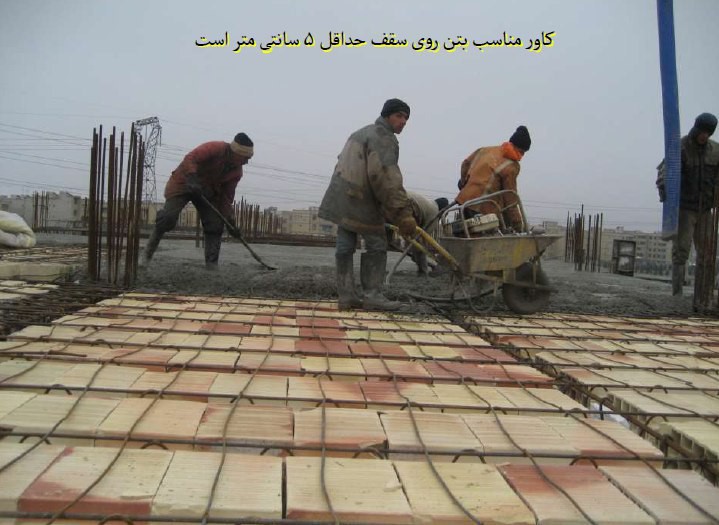

کاور بتن سقف حداقل 5 سانتیمتر است

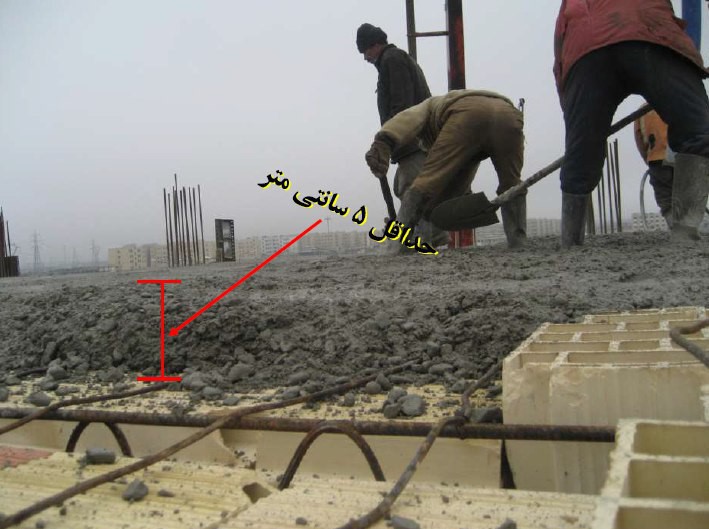

کنترل رعایت کاور بتن

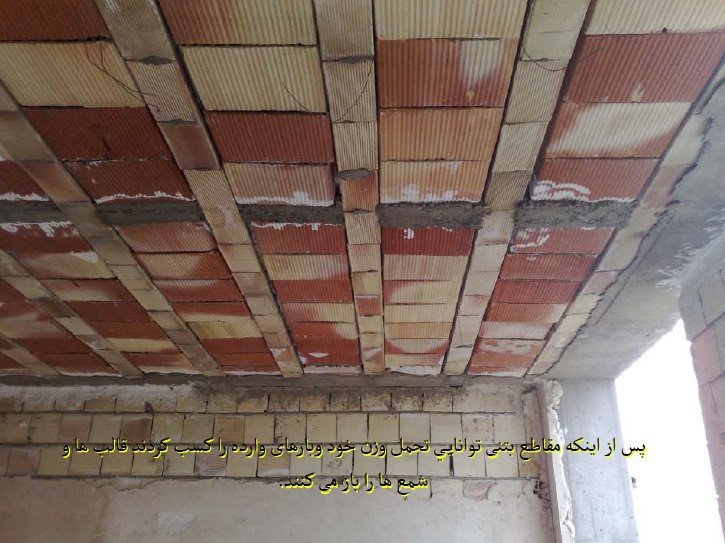

قالب برداری

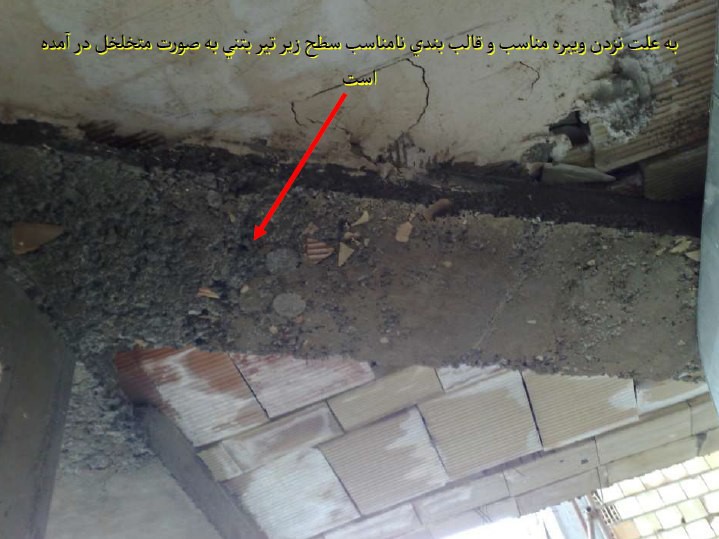

اشکالات اجرایی
