نحوه اجرای سقف تيرچه و بلوك - تيرچه های بتنی

1- بالا بردن و نصب تيرچه بتنی:

قبل از نصب تيرچه ها بايد اختلاف سطح سقف های ساختمان، محل طره ها، تيغه بندی روی سقف ها، بازشوها و محل عبور لوله های بخاری و غيره، به دقت مورد بازبينی و كنترل قرار گيرد. ابتدا بايد تيرچه های روی تير های اصلی (اعم از تيرهای فلزی يا ديوارهای باربر)، در ترازهای مورد نظر كارگذاری شوند. چنانچه تيرهای اصلی، بتنی باشند، پس از بستن آرماتور تيرهای اصلی،تيرچه ها با ريشه مناسب كار گذاشته ميشوند. فاصله بين تيرچه ها با بلوك های مجوف پر شده و پس از نصب آرماتورهای حرارتی و آرماتورهای تكميلی براساس نقشه های اجرايی، بتن دال سقف ريخته می شود. آرماتورهای اصلی تيرچه بايد به طول 10 الی 15 سانتی متر با تيرهای اصلی درگير شوند حال آنكه در نوع سقف با تيرچه فولادی، به هيچ وجه اين آرماتورها را نبايد به تيرهای فلزی جوش داد. نظر به اين كه تيرچه ها (به استثنای تيرچه های با جان باز) قبل از يكپارچه شدن سقف، قادر به تحمل بار سقف نيستند، بايد توسط تكيه گاه های موقت اجرايی (چهار تراش و پايه) به نحو مناسب و مطمئنی نگهداری شوند. نحوه اجرای شمع بندی و قالب بندی سقف تيرچه و بلوك در شكل زیر نشان داده شده است .

مراحل اجرای سقف تیرچه بلوک

شمع بندی و قالب بندی سقف تيرچه و بلوك

تنظيم فواصل تيرچه ها از يكديگر، با نصب دو بلوك انتهايی در دو سر تيرچه انجام ميشود و بايد دقت شود تا بلوكهای انتهايی روي تكيه گاه قرار نگيرند. در موقع اجرا بايد خيز مناسبی به طرف بالا به تيرچه ها داد تا پس از اجرا و يكپارچه شدن سقف و وارد شدن بارهای وارده، اين خيز منفی حذف شود. مقدار خيز در كارگاه براساس تجربه بدست می آيد و معمولا به ازای هر متر طول دهانه، 2 ميلیمتر خيز منفی در نظر گرفته ميشود.

تیرچه بتنی (فوندوله)

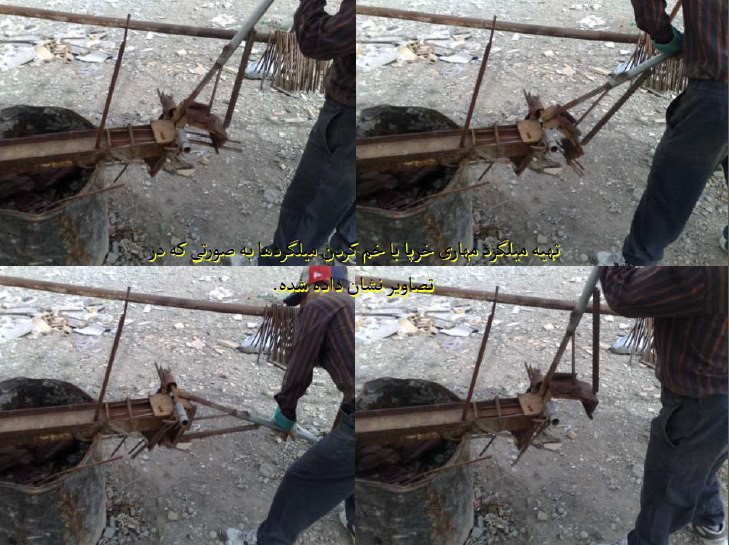

تهیه میلگرد مهاری تیرچه

ساخت خرپای تیرچه

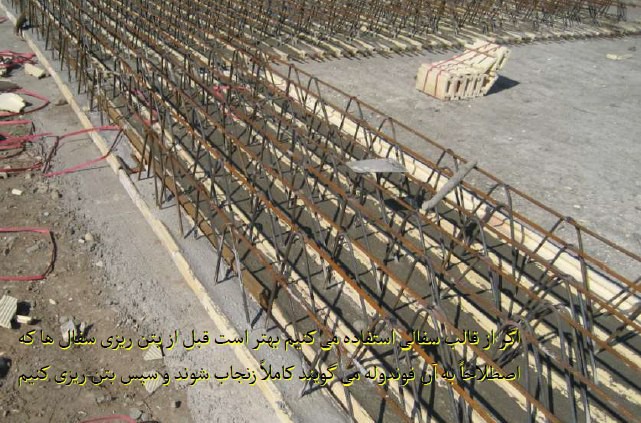

میلگردهای کف تیرچه

تیرچه بتنی (فوندوله)

دپوی صحیح تیرچه ها

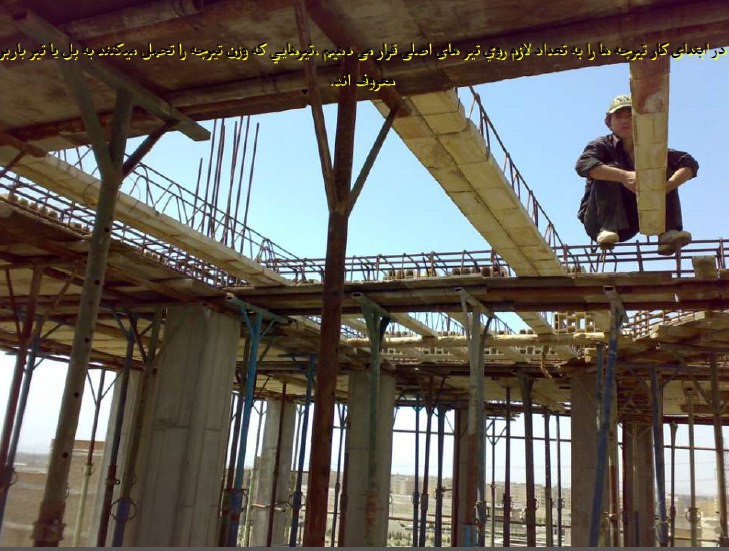

بالا بردن و نصب تيرچه بتنی

بالا بردن و نصب تيرچه بتنی

بالا بردن و نصب تيرچه بتنی

2- قالب بندی و نصب تكيه گاه های موقت:

پس از قرارگيری تيرچه ها و بلوك های انتهايی بين دو تكيه گاه اصلی، شمع بندی و قالب بندی به وسيله چهار تراش های عمود بر جهت تيرچه ها انجام می شود. فاصله چهارتراش ها و شمع های متوالی از يكديگر به استقامت تيرچه ها بستگي دارد. معمولا فاصله چهار تراش ها از همديگر در مورد تيرچه های خرپايی حدود 1/2 متر و در مورد تيرچه های پيش تنيده در حدود 3 متر است.

جزئیات شمع بندی زیر تیرچه ها

شمع بندی زیر تیرچه ها

به طور كلی، چهار تراشها و شمع ها بايد طوری نصب شوند كه بتوانند در مقابل نيروهای وارده مقاومت نمايند. آنها را بايد طبق اصول و قواعد مربوطه، به يكديگر متصل كرد. در اجرای تكيه گاه های موقت (در هنگام شمع بندی) و جمع آوری آنها، نكته های زير بايد رعايت گردند:

الف- در صورتی كه شمع ها روی زمين تكيه داشته باشند، بايد مطمئن بود كه زمين زير شمع، به علت دستی بودن خاك يا جذب رطوبت بعدی، نشست نكند. به طور كلی، در صورت سست بودن زمين، بايد با افزايش سطح تكيه گاه شمع ها و جلوگيري از نمناك شدن زمين، از نشست جلوگيری كرد.

ب- چنانچه تكيه گاه شمع ها، سقف طبقه زيرين باشد، بايد وزن شمع بندی و سقف مورد احداث، به منزله سربار سقف زيرين در نظر گرفته شده و با توجه به عمر بتن سقف زيرين، تقويت لازم برای آن پيش بينی گردد. در غير اين صورت، سقف زيرين تحمل سربار وارده را ننموده و اين امر باعث آسيب ديدن آن خواهد شد.

ج- در جمع آوری تكيه گاه های موقت نيز بايد از حصول مقاومت كافی سقف مورد نظر جهت تحمل وزن خود و سربارهای وارده از جمله شمع های مربوط به سقف بالاتر، اطمينان حاصل كرد.

در صورتی كه زمان قالب برداری در طرح تعيين و تصريح نشده باشد، بايد زمان های داده شده در شکل زیر را به عنوان حداقل زمان لازم براي برچيدن قالبها و پايه ها ملاك عمل قرار داد.

حداقل زمان لازم برای قالب برداری

زمان های جدول فوق برای بتن با سيمان پرتلند معمولی نوع يك يا دو يا ساير سيمان هايی كه روند كسب مقاومت مشابه دارند،صادق است. در صورت استفاده از سيمان پرتلند نوع سه يا مواد تسريع كننده، ميتوان زمانهای داده شده را كاهش داد. در صورت استفاده از مواد كندگيركننده، سيمان پرتلند نوع پنج يا سيمان هايی كه روند كسب مقاومت مشابه دارند، بايد زمانهای داده شده را افزايش داد.

شمع بندی زیر تیرچه ها

3- اجرای كلاف های عرضی:

برای تقويت ديافراگم افقی ساختمان در امتداد عمود بر امتداد تيرچه ها و برای توزيع يكنواخت بار روی سقف تيرچه و بلوك و همچنين در محل هايی كه بار منفرد موجود باشد، كلاف عرضی بتنی كه جهت آن عمود بر جهت تيرچه هاست، در سقف تعبيه می شود.

روش اجرای کلاف عرضی در بخش تیرچه کرومیت توضیح داده شده است .

كلاف عرضی
