1 - تيرچه پيش ساخته خرپايی

اين نوع تيرچه ها از خرپای فولادی و پاشنه بتنی تشكيل شده و بر دو نوع می باشند:

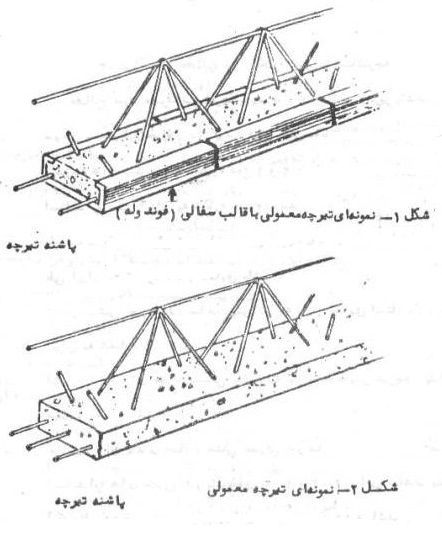

الف - با قالب ماندگار (قالب سفالی) كه آن را تيرچه كفشك دار يا فندوله دار نيز می نامند.

ب - بدون قالب ماندگار

انواع تيرچه پيش ساخته خرپايی

تيرچه پيش ساخته خرپايی مطابق شکل زیر برای تحمل مراحل سه گانه بارگذاری ذكر شده، از اجزای زير تشكيل شده است:

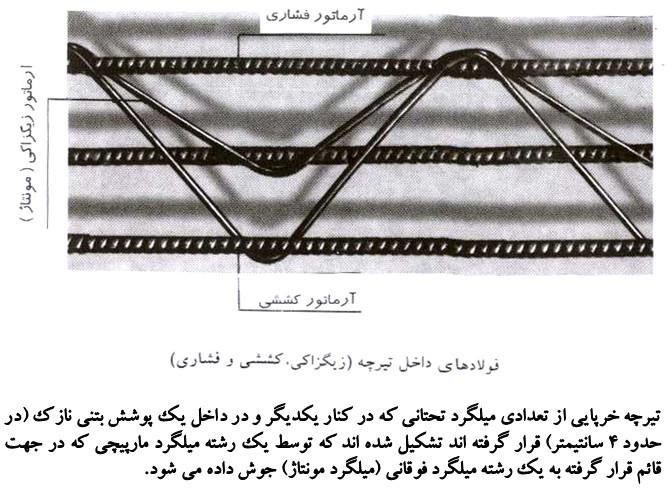

1-  آرماتورهای كششی

2-  آرماتورهای عرضی

3-  آرماتور بالايی

4-  بتن پاشنه تيرچه

5-  آرماتورهای تقويتی

6-  آرماتور كمكی اتصال

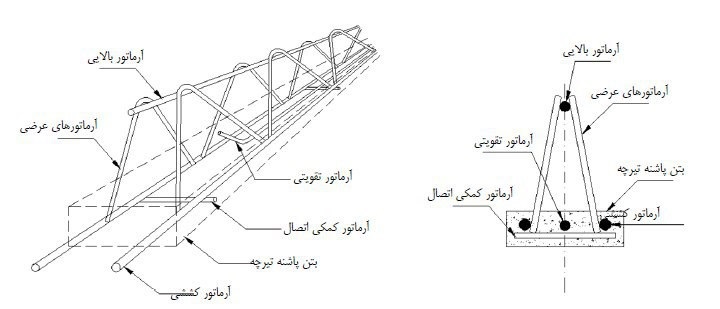

اجزای تيرچه پيش ساخته خرپايی

در ادامه هر يك از اين اجزا تشريح گرديده است:

1- آرماتور كششی

در مرحله اول بارگذاری تيرچه، آرماتور زيرين خرپا به عنوان عضو كششی خرپای تيرچه، بايد قادر به تحمل نيروی كششی (حاصل از لنگر خمشی) ناشی از وزن خود تيرچه در زمان حمل و نقل باشد. در مرحله دوم بارگذاری تيرچه نيز اين عضو بايد قادر به تحمل نيروی كششی (حاصل از لنگر خمشی) ناشی از وزن مرده سقف در فاصله محور تا محور تيرچه ها و بين دو تكيه گاه موقت (شمع بندی )باشد. در مرحله سوم بارگذاری تيرچه (مرحله بهره برداری)، آرماتور زيرين خرپا به عنوان عضو كششی تير T شكل عمل می كند.

2- آرماتورهای عرضی :

در مرحله اول بارگذاری، آرماتورهای عرضی همانند عضو مورب خرپا عمل كرده و به كمك اعضای كششی زيرين و اعضای بالايی، ايستايی لازم را جهت تحمل وزن خود تيرچه به هنگام حمل و نقل تأمين می كنند. در مرحله دوم بارگذاری نيز، اين آرماتورها ايستايی لازم را جهت تحمل وزن مرده سقف بين تكیه گاه های موقت (در هنگام اجرا) تأمين می نمايند. در مرحله سوم بارگذاری تيرچه ها، آرماتورهای عرضی پيوستگی لازم را بين آرماتور كششی خرپا و بتن پوششی (درجا) ايجاد می كنند. علاوه بر آن، قسمتی از نيروی برشی تير T شكل نيز توسط آرماتورهای عرضی تحمل می شود.

3- آرماتور بالايی :

در مرحله اول و دوم بارگذاری، آرماتور تعبيه شده در قسمت بالای تيرچه، به عنوان عضو بالايی خرپا عمل كرده و به كمك ديگر اعضای خرپا، وزن تيرچه را به هنگام حمل و نقل و همچنين وزن مرده سقف را در فاصله بين دو تكيه گاه موقت به هنگام قالب بندی و بتن ريزی و قبل از حصول مقاومت بتن پوششی، تحمل مينمايد.

در مرحله سوم بارگذاری تيرچه، اگر آرماتور بالايی در ضخامت بتن پوششی و بالاتر از سطوح بلوكها قرار گيرد، در نقش آرماتور افت و حرارت (حرارت و جمع شدگی) مقطع مركب سقف عمل می كند و در صورتی كه پايين تر از سطوح بلوك ها قرار گيرد، چنين نقشی را نخواهد داشت .

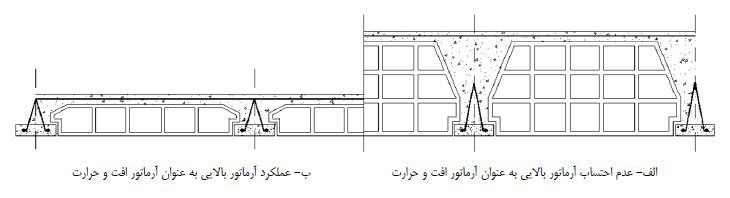

نقش آرماتور بالايی به عنوان آرماتور افت و حرارت

4- بتن پاشنه :

پاشنه تيرچه، قبل از نصب بتن ريزی می شود و برای تأمين تكیه گاه بلوك ها به عنوان قالب دائمی و نيز برای پرهيز از قالب بندی قسمت زيرين سقف بكار ميرود.

5-  آرماتورهای تقويتی :

در صورتی كه دو عدد آرماتور كششی پايينی برای تحمل لنگر حداكثر در وسط دهانه كافی نباشد، بايد آرماتورهای ديگری را در داخل خرپای فلزی تعبيه كرد. اين آرماتورهای اضافی را آرماتورهای تقويتی می نامند.

6- آرماتور كمكی اتصال :

اين آرماتور به منظور مهار كردن آرماتورهای كششی و امكان استقرار بيش از دو آرماتور كششی در پاشنه تير بكار برده می شود.

اجزای تيرچه پيش ساخته خرپايی
