میلگرد بستر یکی از اجزای مهم در اجرای اصولی دیوارهای بنایی است که برای بهبود عملکرد دیوار، کنترل ترک‌خوردگی و افزایش انسجام اجزای بنایی مورد استفاده قرار می‌گیرد. این محصول به‌ویژه در ساختمان‌هایی که دیوارهای داخلی و خارجی آن‌ها از آجر، بلوک سیمانی یا بلوک‌های سبک ساخته شده‌اند، اهمیت دارد.
دیوارهای بنایی ممکن است در اثر تغییرات دما، جمع‌شدگی مصالح، نشست‌های محدود، تغییرشکل سازه یا نیروهای جانبی مانند زلزله و باد دچار ترک‌خوردگی شوند. استفاده صحیح از میلگرد بستر، در کنار طراحی مناسب دیوار و اجرای اصولی اتصالات، می‌تواند به بهبود رفتار دیوار و کاهش برخی آسیب‌های ناشی از این عوامل کمک کند.
با توجه به اهمیت ایمنی ساختمان و کیفیت اجرای دیوارچینی، آشنایی با انواع میلگرد بستر، مشخصات فنی، روش نصب، ضوابط اجرایی و عوامل مؤثر بر قیمت آن برای مهندسان، پیمانکاران، مجریان و خریداران مصالح ساختمانی ضروری است.
در این مقاله از IBMP.ir به‌صورت جامع بررسی می‌کنیم که میلگرد بستر چیست، چه انواعی دارد، چگونه اجرا می‌شود و هنگام خرید آن باید به چه نکاتی توجه کرد.
میلگرد بستر (Bed Joint Reinforcement) نوعی تقویت‌کننده فلزی پیش‌ساخته است که در بندهای افقی ملات میان ردیف‌های آجر یا بلوک قرار می‌گیرد. این محصول معمولاً از دو مفتول فولادی طولی و مفتول‌های عرضی یا مورب متصل‌کننده تشکیل می‌شود و به شکل نردبانی یا خرپایی تولید می‌شود.
میلگرد بستر پس از قرار گرفتن در بند ملات، با مصالح بنایی درگیر می‌شود و به انتقال نیروهای کششی در امتداد دیوار کمک می‌کند. این تقویت‌کننده می‌تواند در کنترل ترک‌های دیوار، افزایش یکپارچگی بنایی و بهبود عملکرد آن تحت برخی بارهای جانبی مؤثر باشد.
برخلاف میلگردهای معمولی بتن‌آرمه که در اعضایی مانند تیر، ستون و دال به کار می‌روند، میلگرد بستر برای قرارگیری در بندهای افقی دیوار بنایی طراحی می‌شود.
از مهم‌ترین اهداف استفاده از میلگرد بستر می‌توان به موارد زیر اشاره کرد:
البته عملکرد واقعی میلگرد بستر به طراحی دیوار، نوع مصالح، کیفیت ملات، نحوه مهار، فاصله نصب و جزئیات اتصال به سایر اجزای ساختمان وابسته است. استفاده از این محصول به‌تنهایی تضمین‌کننده مقاومت دیوار در برابر زلزله یا حذف کامل ترک‌ها نیست.
میلگرد بستر از چند بخش اصلی تشکیل می‌شود که هرکدام در عملکرد نهایی آن نقش دارند.
مفتول‌های طولی، اجزای اصلی تحمل‌کننده نیرو در میلگرد بستر هستند. این مفتول‌ها در امتداد طول دیوار قرار می‌گیرند و به انتقال نیروهای کششی در طول تقویت‌کننده کمک می‌کنند.
قطر، مقاومت کششی، کیفیت فولاد و حفاظت در برابر خوردگی از مشخصات مهم این بخش هستند.
مفتول‌های عرضی یا مورب، دو مفتول طولی را به یکدیگر متصل می‌کنند و به حفظ شکل و یکپارچگی مجموعه کمک می‌کنند.
در مدل‌های خرپایی، این اجزا معمولاً به شکل مورب قرار می‌گیرند؛ درحالی‌که در مدل‌های نردبانی، اتصالات عرضی ساختاری ساده‌تر دارند.
از آنجا که میلگرد بستر درون ملات و محیط بنایی قرار می‌گیرد، حفاظت در برابر خوردگی اهمیت دارد. بسته به نوع محصول و شرایط محیطی، ممکن است از مفتول گالوانیزه یا فولاد زنگ‌نزن استفاده شود.
نوع پوشش باید با شرایط رطوبتی، ترکیبات ملات، محیط بهره‌برداری و الزامات فنی پروژه سازگار باشد.
در برخی سیستم‌های دیوارچینی، علاوه بر میلگرد بستر، از بست‌ها، اتصالات فلزی و اجزای مهاری برای ارتباط دیوار با ستون، قاب یا سایر اجزای سازه استفاده می‌شود.
این اجزا باید متناسب با سیستم دیوار و جزئیات طراحی انتخاب شوند. میلگرد بستر و اتصالات مهاری وظایف یکسانی ندارند و نباید بدون بررسی فنی جایگزین یکدیگر شوند.
میلگرد بستر را می‌توان بر اساس شکل هندسی، نوع مفتول و نوع پوشش محافظ دسته‌بندی کرد.
<text> </text>
میلگرد بستر نردبانی از دو مفتول طولی موازی تشکیل شده است که با مفتول‌های عرضی به یکدیگر متصل می‌شوند.
این ساختار ظاهری شبیه نردبان دارد و برای استفاده در بندهای افقی ملات طراحی شده است.
ویژگی‌های میلگرد بستر نردبانی:
انتخاب این نوع میلگرد باید بر اساس عرض دیوار، ضخامت بند ملات و الزامات طراحی صورت گیرد.

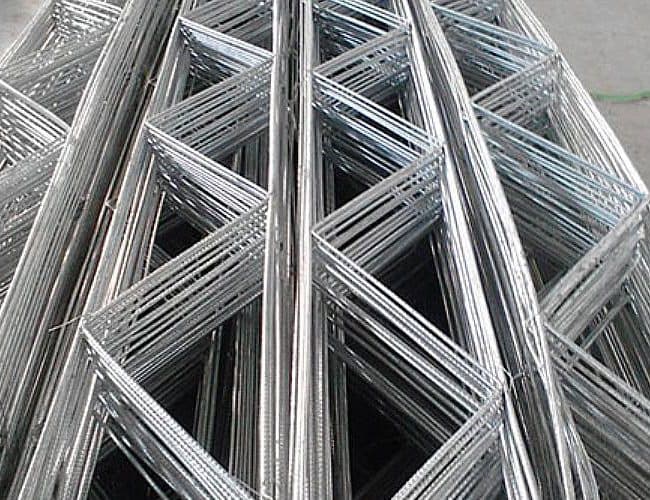

میلگرد بستر خرپایی دارای دو مفتول طولی است که با مفتول‌های مورب به یکدیگر متصل می‌شوند. این آرایش هندسی ساختاری شبیه خرپا ایجاد می‌کند.
ویژگی‌های میلگرد بستر خرپایی:
در انتخاب نوع خرپایی باید توجه کرد که ارتفاع مقطع آن با ضخامت بند ملات و نوع واحد بنایی سازگار باشد؛ زیرا نصب نامناسب می‌تواند پوشش ناکافی ملات یا ایجاد ناپیوستگی در بند را به دنبال داشته باشد.
در این نوع محصول، مفتول‌های فولادی دارای پوشش روی هستند که برای افزایش مقاومت در برابر خوردگی به کار می‌رود.
میلگرد بستر گالوانیزه در بسیاری از کاربردهای متداول ساختمانی مورد استفاده قرار می‌گیرد. بااین‌حال، میزان حفاظت به کیفیت و ضخامت پوشش، شرایط محیطی و نحوه نگهداری بستگی دارد.
در محیط‌هایی که خطر خوردگی بالاتر است، ممکن است استفاده از فولاد زنگ‌نزن گزینه مناسبی باشد. این نوع محصول معمولاً هزینه اولیه بیشتری دارد و انتخاب آن باید بر اساس شرایط واقعی محیط و مشخصات فنی انجام شود.
نوع محصول | ویژگی اصلی | نکته مهم در انتخاب |
|---|---|---|
نردبانی | اتصال مفتول‌های طولی با اجزای عرضی | سازگاری با بند ملات و عرض دیوار |
خرپایی | اتصال مفتول‌های طولی با اجزای مورب | توجه به ارتفاع مقطع و جزئیات نصب |
گالوانیزه | برخورداری از پوشش محافظ روی | کیفیت پوشش و شرایط خوردگی |
فولاد زنگ‌نزن | مقاومت مناسب در برابر خوردگی در گریدهای مناسب | انتخاب گرید متناسب با محیط و هزینه |
توجه داشته باشید که شکل هندسی و جنس پوشش دو معیار متفاوت هستند؛ برای مثال، یک محصول می‌تواند هم خرپایی باشد و هم از مفتول گالوانیزه ساخته شده باشد.
میلگرد بستر در بخش‌های مختلف ساختمان قابل استفاده است؛ به‌شرط آنکه سیستم دیوار و جزئیات اجرایی برای استفاده از آن مناسب باشند.
در دیوارهای آجری، میلگرد بستر می‌تواند در بندهای افقی قرار گیرد و به کنترل برخی ترک‌های ناشی از تنش‌های کششی و تغییرشکل‌های دیوار کمک کند.
میزان تأثیر آن به نوع آجر، ملات، هندسه دیوار و جزئیات مهار وابسته است.
در دیوارهای ساخته‌شده از بلوک سیمانی، میلگرد بستر می‌تواند برای بهبود عملکرد بنایی و کنترل ترک‌ها به کار رود. بااین‌حال، ابعاد بلوک، شکل حفره‌ها، ضخامت بند ملات و شرایط اتصال باید بررسی شوند.
در دیوارهای ساخته‌شده از بلوک‌های سبک، از جمله برخی انواع بلوک بتن هوادار اتوکلاوشده، امکان استفاده از تقویت‌کننده‌های افقی متناسب با سیستم وجود دارد.
در این کاربرد، سازگاری میلگرد بستر با ضخامت بند، نوع ملات و دستورالعمل سازنده بلوک اهمیت ویژه‌ای دارد.
اطراف درها و پنجره‌ها به دلیل تغییر در هندسه و تمرکز تنش، از نقاط مستعد ترک‌خوردگی دیوار هستند. میلگرد بستر ممکن است در موقعیت‌های مشخصی مانند زیر یا بالای بازشوها برای کنترل ترک‌ها به کار رود.
تعداد ردیف‌ها، طول امتداد در طرفین بازشو و نحوه مهار باید طبق نقشه و محاسبات تعیین شود.
در ساختمان‌های دارای اسکلت فولادی یا بتن‌آرمه، دیوارهای غیرسازه‌ای ممکن است تحت تأثیر تغییرشکل قاب، نیروهای جانبی و حرکت نسبی اجزای ساختمان قرار بگیرند.
میلگرد بستر می‌تواند یکی از اجزای سیستم بهبود عملکرد این دیوارها باشد؛ اما جایگزین طراحی اتصال دیوار به سازه، مهار خارج از صفحه یا سایر الزامات لرزه‌ای نیست.
استفاده اصولی از میلگرد بستر می‌تواند مزایای فنی و اجرایی متعددی به همراه داشته باشد.
یکی از مهم‌ترین کاربردهای میلگرد بستر، کمک به کنترل عرض و گسترش برخی ترک‌های دیوار است. این موضوع در دیوارهایی که تحت تنش‌های کششی، جمع‌شدگی یا تغییرات دمایی قرار دارند اهمیت دارد.
بااین‌حال، ترک‌خوردگی دلایل مختلفی دارد و میلگرد بستر نمی‌تواند تمام ترک‌ها را از بین ببرد. طراحی صحیح، اجرای مناسب ملات، درزهای حرکتی در محل لازم و کنترل شرایط بهره‌برداری نیز ضروری هستند.
قرارگیری تقویت‌کننده در بندهای افقی می‌تواند به ارتباط بهتر بخش‌های مختلف بنایی کمک کند. این ویژگی در شرایطی که دیوار تحت بارهای جانبی قرار می‌گیرد، اهمیت دارد.
در صورت طراحی و مهار مناسب، میلگرد بستر می‌تواند به بهبود رفتار دیوار در برابر برخی نیروهای جانبی و افزایش ظرفیت تغییرشکل آن کمک کند.
عملکرد نهایی به نوع دیوار، شرایط تکیه‌گاهی، جزئیات اتصال و محاسبات مهندسی وابسته است؛ بنابراین نباید صرف استفاده از میلگرد بستر را معادل مقاوم‌سازی کامل دیوار در برابر زلزله دانست.
این محصول به‌گونه‌ای طراحی می‌شود که در بند ملات قرار گیرد و در بسیاری از سیستم‌های دیوارچینی، بدون تغییر اساسی در روش سنتی چیدن آجر یا بلوک قابل اجرا باشد.
میلگرد بستر در عرض‌ها و طول‌های مختلف تولید می‌شود و می‌توان محصول متناسب با ضخامت دیوار و شرایط اجرایی را انتخاب کرد.
در پروژه‌هایی که نقشه اجرایی، محصول مناسب و نظارت کافی وجود دارد، استفاده از میلگرد بستر می‌تواند بخشی از راهکار کنترل کیفیت و بهبود عملکرد دیوار باشد.
برای استفاده صحیح از میلگرد بستر، لازم است محدودیت‌های آن نیز شناخته شود.
میلگرد بستر و میلگرد معمولی بتن‌آرمه از نظر شکل، کاربرد و روش نصب با یکدیگر متفاوت‌اند.
معیار مقایسه | میلگرد بستر | میلگرد معمولی |
|---|---|---|
کاربرد اصلی | تقویت بندهای افقی دیوار بنایی | تسلیح اعضای بتنی و برخی کاربردهای مهندسی دیگر |
شکل متداول | دو مفتول طولی با اتصالات عرضی یا مورب | میله فولادی با سطح ساده یا آجدار |
محل نصب | داخل بند ملات دیوار | داخل بتن یا محل تعیین‌شده در سیستم سازه‌ای |
نحوه انتقال نیرو | از طریق درگیری با ملات و مصالح بنایی | از طریق چسبندگی و مهار در بتن یا اتصال طراحی‌شده |
حفاظت در برابر خوردگی | وابسته به نوع مفتول و پوشش | وابسته به محیط و پوشش یا شرایط بتن |
معیار انتخاب | هندسه دیوار، بند ملات و طراحی بنایی | محاسبات و ضوابط عضو مربوط |
بنابراین، استفاده از میلگرد معمولی به‌جای میلگرد بستر یا برعکس، بدون بررسی مهندسی توصیه نمی‌شود.
