مصالح پایه / مصالح دیوار / ساندویچ پانل
ساندویچ پنل (Sandwich Panel) نوعی محصول پیش‌ساخته چندلایه است که معمولاً از دو لایه ورق پوششی و یک هسته عایق در بخش میانی تشکیل می‌شود. این لایه‌ها به‌صورت یک مجموعه یکپارچه تولید می‌شوند تا ضمن ایجاد استحکام مناسب، وزن کلی محصول را در سطح مطلوبی نگه دارند و به عایق‌بندی ساختمان کمک کنند.
نام ساندویچ پنل از ساختار لایه‌ای آن گرفته شده است؛ به‌طوری‌که هسته عایق بین دو لایه بیرونی قرار می‌گیرد.
در بسیاری از محصولات ساختمانی، ورق‌های بیرونی از فولاد گالوانیزه رنگ‌شده، آلوزینک یا آلومینیوم ساخته می‌شوند. هسته میانی نیز بسته به کاربرد محصول می‌تواند از پلی‌یورتان، پلی‌ایزوسیانورات، پلی‌استایرن یا پشم سنگ تشکیل شود.
هر یک از این مواد ویژگی‌های متفاوتی از نظر عایق حرارتی، رفتار در برابر آتش، وزن، مقاومت مکانیکی و قیمت دارند. به همین دلیل، انتخاب ساندویچ پنل باید متناسب با نوع پروژه و شرایط بهره‌برداری انجام شود.
نکته مهم: ساندویچ پنل در بسیاری از پروژه‌ها به‌عنوان پوشش سقف و دیوار به کار می‌رود و لزوماً عضو اصلی باربر ساختمان نیست. بارهای واردشده باید مطابق طراحی سازه و ظرفیت مجاز پنل‌ها و اتصالات به سازه اصلی منتقل شوند.

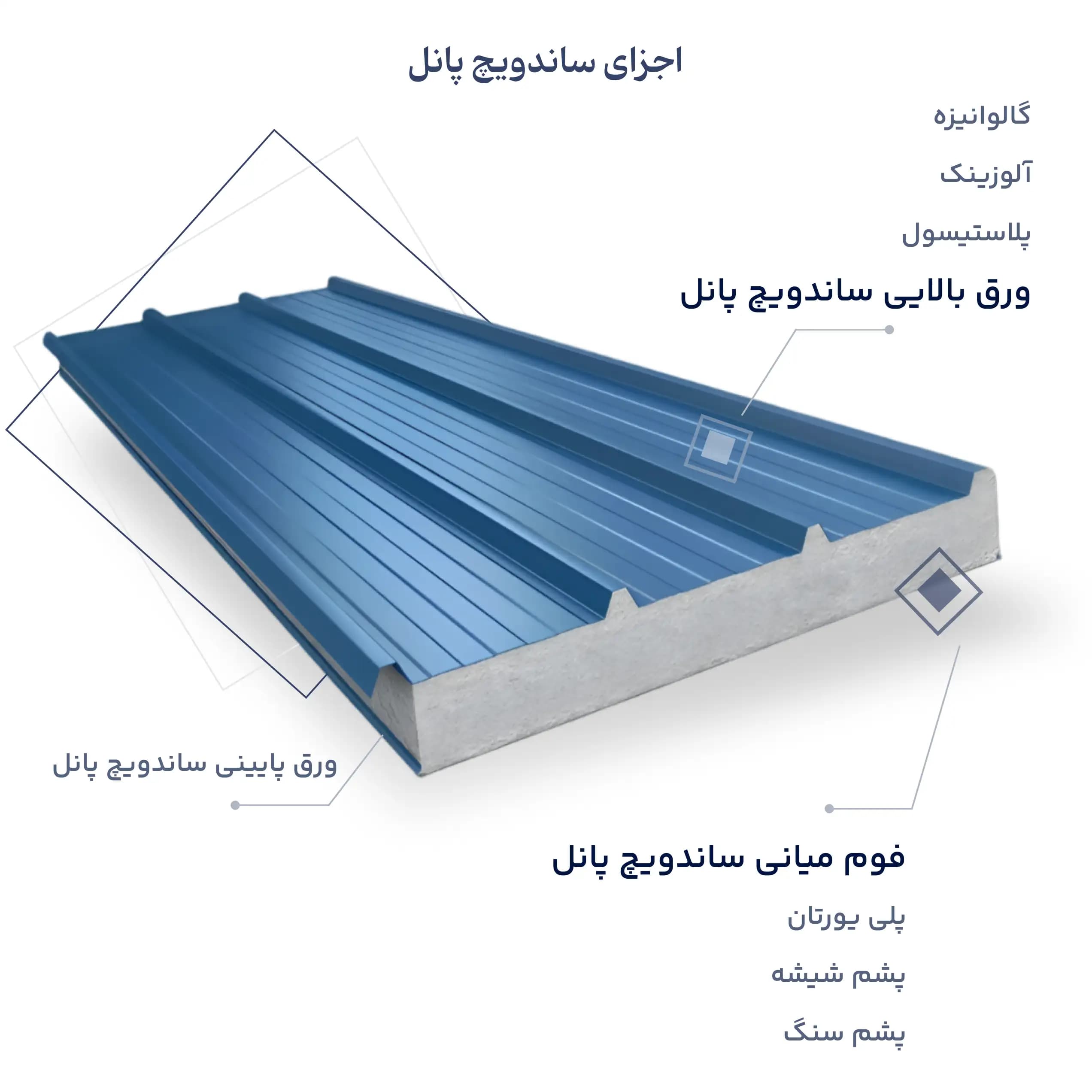

برای شناخت بهتر عملکرد این محصول، لازم است اجزای اصلی آن را بررسی کنیم.
دو سطح ساندویچ پنل معمولاً از ورق‌های فلزی ساخته می‌شوند. این ورق‌ها علاوه بر محافظت از هسته عایق، در تأمین سختی و مقاومت مکانیکی مجموعه نقش دارند.
مهم‌ترین انواع ورق مورد استفاده عبارت‌اند از:
ضخامت ورق، کیفیت پوشش محافظ، نوع رنگ، شرایط محیطی و روش نگهداری بر دوام ساندویچ پنل تأثیر می‌گذارند.
هسته عایق مهم‌ترین بخش ساندویچ پنل از نظر عملکرد حرارتی است. این لایه به کاهش انتقال حرارت بین محیط داخل و خارج ساختمان کمک می‌کند و بسته به جنس خود، رفتار متفاوتی در برابر آتش و صدا دارد.
متداول‌ترین مواد مورد استفاده در هسته عایق عبارت‌اند از:
انتخاب هسته باید بر اساس کاربری ساختمان، شرایط دمایی، الزامات ایمنی حریق و بودجه پروژه انجام شود.
اتصالات، هم‌پوشانی‌ها، پیچ‌ها و درزهای بین پنل‌ها در عملکرد نهایی پوشش نقش مهمی دارند. اگر این قسمت‌ها به‌درستی طراحی و اجرا نشوند، ممکن است مشکلاتی مانند نفوذ آب، نشت هوا، ایجاد پل حرارتی یا کاهش دوام محصول به وجود آید.
بنابراین، کیفیت نصب و استفاده از متعلقات سازگار با سیستم پنل به‌اندازه انتخاب خود محصول اهمیت دارد.
یکی از رایج‌ترین روش‌های دسته‌بندی ساندویچ پنل، تقسیم آن بر اساس محل استفاده است. در این دسته‌بندی، دو گروه اصلی شامل ساندویچ پنل سقفی و ساندویچ پنل دیواری هستند.
ساندویچ پنل سقفی برای پوشش سقف سوله‌ها، کارخانه‌ها، انبارها، سالن‌های تولید و ساختمان‌های پیش‌ساخته استفاده می‌شود.
این پنل‌ها معمولاً دارای برجستگی‌ها یا گام‌هایی در سطح بیرونی هستند که به هدایت آب باران و ایجاد شکل مناسب برای هم‌پوشانی کمک می‌کنند.
مهم‌ترین ویژگی‌های ساندویچ پنل سقفی عبارت‌اند از:
در انتخاب پنل سقفی باید شیب سقف، میزان بارندگی، فشار باد، بار برف، فاصله تکیه‌گاه‌ها و ظرفیت مجاز پنل بررسی شود.
ساندویچ پنل دیواری برای پوشش دیوارهای داخلی و خارجی ساختمان‌های صنعتی، تجاری و پیش‌ساخته استفاده می‌شود.
این محصولات معمولاً دارای سیستم اتصال مخصوصی هستند که امکان کنار هم قرار گرفتن پنل‌ها و کاهش نفوذ هوا و رطوبت از محل اتصال را فراهم می‌کند.
کاربردهای رایج ساندویچ پنل دیواری عبارت‌اند از:
در انتخاب پنل دیواری، علاوه بر ظاهر و ضخامت، باید به میزان عایق‌بندی، مقاومت مکانیکی، نوع اتصال و الزامات بهداشتی یا ایمنی پروژه توجه کرد.
ساندویچ پنل سردخانه‌ای برای ایجاد پوشش عایق در سردخانه‌ها، اتاق‌های نگهداری مواد غذایی و برخی فضاهای کنترل دما استفاده می‌شود.
در این کاربرد، کنترل انتقال حرارت و جلوگیری از نشت هوا اهمیت ویژه‌ای دارد. به همین دلیل، معمولاً از پنل‌هایی با هسته عایق مناسب و سیستم اتصال دقیق استفاده می‌شود.
مهم‌ترین نکات انتخاب ساندویچ پنل سردخانه‌ای عبارت‌اند از:
ضخامت پنل سردخانه باید بر اساس دمای طراحی، اختلاف دمای دو طرف، رطوبت محیط و میزان باز و بسته شدن درها تعیین شود؛ بنابراین انتخاب ضخامت صرفاً بر اساس یک عدد ثابت توصیه نمی‌شود.
جنس هسته عایق یکی از مهم‌ترین معیارهای انتخاب ساندویچ پنل است؛ زیرا بر انتقال حرارت، رفتار در برابر آتش، وزن و هزینه محصول اثر می‌گذارد.
ساندویچ پنل پلی‌یورتان دارای هسته‌ای از فوم پلی‌یورتان است. این فوم به دلیل ساختار سلول‌بسته و عملکرد حرارتی مناسب، در بسیاری از پروژه‌های ساختمانی و صنعتی استفاده می‌شود.
مزایای رایج این نوع پنل عبارت‌اند از:
یکی از نکات مهم درباره پلی‌یورتان، بررسی رفتار آن در برابر آتش است. این ماده را نباید صرفاً به دلیل نام یا نوع ساختار، غیرقابل‌اشتعال در نظر گرفت. عملکرد حریق باید بر اساس مشخصات محصول نهایی و آزمون‌های معتبر ارزیابی شود.
پلی‌ایزوسیانورات یا PIR نوعی فوم عایق پلیمری است که از نظر شیمیایی با فوم PUR تفاوت دارد و در بسیاری از فرمولاسیون‌ها برای بهبود عملکرد در برابر آتش طراحی می‌شود.
از ویژگی‌های مورد توجه این نوع پنل می‌توان به موارد زیر اشاره کرد:
بااین‌حال، مقاومت در برابر آتش یک ویژگی مطلق نیست. نتیجه آزمون هسته فوم به‌تنهایی برای تعیین عملکرد کل مجموعه پنل کافی نیست و باید محصول نهایی، اتصالات و الزامات پروژه بررسی شوند.
در این نوع پنل از فوم پلی‌استایرن منبسط‌شده به‌عنوان هسته عایق استفاده می‌شود. EPS به دلیل وزن کم و قیمت معمولاً اقتصادی‌تر در برخی پروژه‌های ساختمانی و صنعتی مورد توجه قرار می‌گیرد.
ویژگی‌های این نوع پنل عبارت‌اند از:
عملکرد حرارتی، مقاومت مکانیکی و رفتار در برابر آتش این پنل به مشخصات واقعی محصول وابسته است. پلی‌استایرن ماده‌ای پلیمری و قابل‌اشتعال است؛ بنابراین استفاده از آن باید با رعایت الزامات ایمنی حریق انجام شود.
در ساندویچ پنل پشم سنگ، هسته عایق از الیاف معدنی ساخته می‌شود. این نوع پنل در پروژه‌هایی که الزامات سخت‌گیرانه‌تری درباره رفتار در برابر آتش یا عایق‌بندی صوتی دارند، مورد توجه قرار می‌گیرد.
مهم‌ترین ویژگی‌های آن عبارت‌اند از:
ساندویچ پنل پشم سنگ معمولاً در مقایسه با برخی پنل‌های فومی وزن بیشتری دارد. همچنین کیفیت هسته، نحوه اتصال به ورق‌ها، مقاومت در برابر رطوبت و مشخصات مجموعه نهایی باید بررسی شوند.
نوع هسته | ویژگی شاخص | کاربردهای متداول | نکته مهم |
|---|---|---|---|
PUR | عایق حرارتی مناسب | سقف، دیوار و برخی کاربردهای سردخانه‌ای | بررسی عملکرد حریق ضروری است |
PIR | عایق حرارتی مناسب و قابلیت دستیابی به عملکرد بهتر در برابر آتش | پروژه‌های صنعتی و عایق‌کاری | مشخصات و گزارش آزمون محصول بررسی شود |
EPS | وزن کم و هزینه اولیه معمولاً اقتصادی‌تر | برخی ساختمان‌ها و پوشش‌های صنعتی | الزامات ایمنی حریق اهمیت دارد |
پشم سنگ | قابلیت دستیابی به عملکرد مناسب حریق و جذب صوت | پروژه‌های صنعتی و فضاهای فنی | وزن و جزئیات اجرایی بررسی شود |
