در پروژه‌های ساختمانی، اجرای صحیح و اصولی آرماتوربندی یکی از مهم‌ترین عوامل در تأمین مقاومت و عملکرد مناسب سازه محسوب می‌شود. در بسیاری از پروژه‌ها، به‌ویژه ساختمان‌های بتن‌آرمه، لازم است میلگردها به یکدیگر متصل شوند تا طول موردنیاز آرماتورها تأمین شده و نیروها به‌صورت مناسب در سازه انتقال پیدا کنند.
یکی از روش‌های مورد استفاده برای اتصال میلگردها، فورچینگ میلگرد (Rebar Forging) یا اتصال مکانیکی به روش فورجینگ است. در این روش، دو سر میلگرد پس از آماده‌سازی و حرارت‌دهی مناسب، تحت فشار و نیروی مکانیکی به یکدیگر متصل می‌شوند.
فورچینگ در صورت اجرای صحیح می‌تواند اتصال قدرتمندی ایجاد کرده و در برخی پروژه‌ها جایگزین مناسبی برای روش‌های سنتی وصله میلگرد باشد.
فورچینگ چیست؟
فورچینگ میلگرد یکی از روش‌های اتصال دو میلگرد به یکدیگر است که در آن انتهای میلگردها پس از آماده‌سازی، تحت شرایط مشخص حرارتی و مکانیکی به هم متصل می‌شوند.
در روش فورجینگ، هدف ایجاد اتصالی است که بتواند نیروهای کششی و فشاری موردنیاز را بین دو میلگرد منتقل کند.
به زبان ساده، در این روش به جای آنکه دو میلگرد صرفاً روی یکدیگر قرار گرفته و با سیم آرماتوربندی بسته شوند، انتهای آن‌ها با استفاده از فرآیند فورجینگ به یک اتصال یکپارچه و مقاوم تبدیل می‌شود.
فورچینگ میلگرد چگونه انجام می‌شود؟
اجرای اتصال فورچینگ نیازمند تجهیزات تخصصی و نیروی اجرایی آموزش‌دیده است. مراحل کلی اجرای آن شامل موارد زیر است:
۱. آماده‌سازی میلگردها
ابتدا محل اتصال باید بررسی شده و دو سر میلگردها برای انجام فرآیند آماده شوند. تمیزی سطح، سلامت میلگرد و مناسب بودن قطر و مشخصات فنی آن اهمیت زیادی دارد.
۲. قرار دادن میلگردها در دستگاه
دو میلگرد در دستگاه فورجینگ قرار گرفته و به‌صورت کاملاً هم‌محور تنظیم می‌شوند.
هم‌محوری صحیح میلگردها یکی از عوامل مهم در کیفیت نهایی اتصال است.

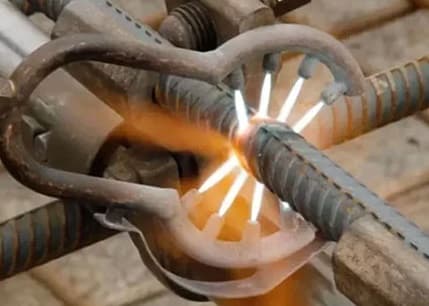

۳. حرارت‌دهی
قسمت انتهایی میلگردها با تجهیزات مخصوص تا محدوده دمایی موردنیاز حرارت داده می‌شود.
کنترل دما باید مطابق دستورالعمل اجرایی و مشخصات دستگاه انجام شود؛ زیرا حرارت‌دهی نامناسب می‌تواند بر کیفیت اتصال تأثیر منفی بگذارد.
۴. اعمال فشار
پس از رسیدن قسمت اتصال به شرایط مناسب، نیروی فشاری و مکانیکی به دو میلگرد وارد می‌شود تا دو سر میلگردها در محل اتصال به یکدیگر متصل شوند.
۵. کنترل اتصال
پس از پایان عملیات، اتصال باید از نظر ظاهری و در صورت نیاز از نظر آزمایش‌های کنترل کیفیت بررسی شود.
در پروژه‌های مهم، کنترل کیفیت نباید صرفاً به بررسی ظاهری محدود شود و باید الزامات مشخصات فنی پروژه و مقررات مربوطه رعایت شود.
مهم‌ترین مزایای فورچینگ میلگرد
استفاده از فورچینگ در پروژه‌های ساختمانی می‌تواند مزایای متعددی داشته باشد:
کاهش مصرف میلگرد
یکی از مهم‌ترین مزایای اتصال مکانیکی میلگرد، امکان کاهش طول وصله پوششی در شرایطی است که طراحی و ضوابط پروژه اجازه استفاده از این روش را بدهد.
این موضوع می‌تواند به کاهش پرت میلگرد و مصرف فولاد کمک کند.
کاهش تراکم آرماتورها
در محل‌هایی که تعداد زیادی میلگرد در کنار یکدیگر قرار گرفته‌اند، وصله‌های پوششی می‌توانند باعث افزایش تراکم آرماتور شوند.
اتصال فورجینگ می‌تواند در طراحی و اجرای برخی جزئیات، این مشکل را کاهش دهد.
ایجاد اتصال مقاوم
در صورت اجرای صحیح، اتصال فورجینگ می‌تواند ظرفیت مناسبی برای انتقال نیرو بین میلگردها ایجاد کند.
البته مقاومت اتصال باید مطابق الزامات طراحی، استانداردها و مشخصات فنی پروژه کنترل شود.
مناسب برای پروژه‌های بزرگ
در پروژه‌هایی که حجم آرماتوربندی زیاد است، استفاده از روش‌های مکانیکی اتصال میلگرد می‌تواند از نظر اجرایی و مدیریت مصرف مصالح مورد توجه قرار گیرد.
کاهش پرت مصالح
با حذف یا کاهش نیاز به طول‌های اضافه ناشی از برخی وصله‌های پوششی، امکان کاهش پرت میلگرد وجود دارد.
معایب و محدودیت‌های فورچینگ
فورچینگ با وجود مزایای خود، در همه پروژه‌ها و همه شرایط الزاماً بهترین گزینه نیست.
برخی محدودیت‌های آن عبارت‌اند از:
نیاز به دستگاه و تجهیزات تخصصی
نیاز به نیروی اجرایی ماهر
ضرورت کنترل دقیق فرآیند حرارت‌دهی و فشار
نیاز به کنترل کیفیت مناسب
وابستگی کیفیت اتصال به شرایط اجرای کار
هزینه اولیه تجهیزات و عملیات اجرایی
ضرورت رعایت الزامات طراحی و مقررات مربوط به اتصالات میلگرد
بنابراین انتخاب فورچینگ باید بر اساس شرایط پروژه، نوع سازه، قطر میلگردها، الزامات طراحی و مقررات فنی انجام شود.
تفاوت فورچینگ با وصله پوششی میلگرد
در وصله پوششی، دو میلگرد در طول مشخصی در کنار یکدیگر قرار گرفته و از طریق بتن و چسبندگی میلگرد و بتن، نیرو بین آن‌ها منتقل می‌شود.
اما در فورچینگ، اتصال در محل مشخصی بین دو میلگرد ایجاد می‌شود و هدف، انتقال مستقیم‌تر نیرو از یک میلگرد به میلگرد دیگر است.
به همین دلیل، این دو روش از نظر نحوه اجرا، جزئیات طراحی، مصرف مصالح و کنترل کیفیت تفاوت دارند.
انتخاب بین این روش‌ها باید توسط طراح سازه و بر اساس ضوابط فنی پروژه انجام شود.
فورچینگ بهتر است یا کوپلر؟
فورچینگ و کوپلر هر دو از روش‌های اتصال مکانیکی میلگرد محسوب می‌شوند، اما روش اجرای آن‌ها متفاوت است.
در فورچینگ، اتصال با استفاده از فرآیند حرارتی و اعمال فشار ایجاد می‌شود؛ در حالی که در کوپلر میلگرد معمولاً از یک قطعه مکانیکی مخصوص برای اتصال دو میلگرد استفاده می‌شود.
انتخاب بین فورچینگ و کوپلر به عواملی مانند:
قطر میلگرد
نوع سازه
محل اتصال
شرایط کارگاه
سرعت موردنیاز اجرا
تجهیزات در دسترس
هزینه اجرا
الزامات طراحی و کنترل کیفیت
بستگی دارد.
نکات مهم اجرای فورچینگ
برای دستیابی به یک اتصال مطمئن، رعایت نکات زیر اهمیت زیادی دارد:
میلگردها باید مشخصات فنی مورد تأیید پروژه را داشته باشند.
دستگاه فورجینگ باید سالم و متناسب با قطر میلگرد مورد استفاده باشد.
تنظیم هم‌محوری دو میلگرد باید با دقت انجام شود.
دما و زمان حرارت‌دهی باید مطابق روش اجرایی تأییدشده کنترل شود.
فشار اعمال‌شده باید در محدوده مناسب فرآیند قرار داشته باشد.
اپراتور دستگاه باید آموزش لازم را دیده باشد.
اتصالات اجراشده باید تحت کنترل کیفیت قرار گیرند.
در پروژه‌های حساس، آزمایش‌های لازم مطابق مشخصات فنی و الزامات دستگاه نظارت انجام شود.
محل اتصال نباید بدون تأیید طراح در نقاط نامناسب سازه‌ای اجرا شود.
تمامی مراحل باید مطابق نقشه‌های سازه، مشخصات فنی و مقررات لازم انجام شود.
کنترل کیفیت اتصال فورچینگ
کنترل کیفیت یکی از مهم‌ترین مراحل اجرای فورچینگ است.
کنترل می‌تواند شامل بررسی مواردی مانند:
کیفیت و مشخصات میلگرد
وضعیت ظاهری محل اتصال
هم‌محوری میلگردها
کیفیت اجرای اتصال
پارامترهای فرآیند
صلاحیت اپراتور
تجهیزات مورد استفاده
نتایج آزمایش‌های موردنیاز پروژه
باشد.
در پروژه‌های بزرگ، بهتر است پیش از شروع عملیات گسترده، چند اتصال نمونه اجرا شده و پس از تأیید دستگاه نظارت و کنترل کیفیت، عملیات اصلی آغاز شود.
آیا فورچینگ برای همه میلگردها قابل استفاده است؟
خیر. قابلیت استفاده از فورچینگ به نوع میلگرد، قطر، مشخصات مکانیکی، تجهیزات موجود، روش اجرایی و الزامات طراحی بستگی دارد.
بنابراین نمی‌توان صرفاً بر اساس قطر میلگرد یا نوع پروژه تصمیم گرفت که فورچینگ حتماً قابل استفاده است.
پیش از اجرای این روش باید نقشه‌های سازه، مشخصات میلگرد، دستورالعمل اجرایی و الزامات فنی پروژه بررسی شوند.
هزینه فورچینگ میلگرد
هزینه اجرای فورچینگ به عوامل مختلفی بستگی دارد؛ از جمله:
قطر میلگرد
تعداد اتصالات
حجم پروژه
محل اجرای پروژه
نوع و ظرفیت دستگاه
هزینه نیروی متخصص
شرایط کارگاه
هزینه کنترل کیفیت و آزمایش‌ها
میزان دسترسی به تجهیزات
به همین دلیل، قیمت فورچینگ معمولاً باید برای هر پروژه به‌صورت جداگانه محاسبه شود.
جمع‌بندی
فورچینگ میلگرد یکی از روش‌های اتصال مکانیکی آرماتورهاست که می‌تواند در پروژه‌های بتن‌آرمه، در صورت تأیید طراحی و رعایت الزامات فنی، جایگزین یا مکمل مناسبی برای برخی روش‌های سنتی وصله میلگرد باشد.
کاهش مصرف فولاد در محل وصله، کاهش تراکم آرماتورها، امکان اجرای اتصال در طول کوتاه‌تر و قابلیت استفاده در پروژه‌های بزرگ از جمله مواردی است که باعث شده این روش مورد توجه قرار گیرد.
با این حال، کیفیت نهایی اتصال فورچینگ کاملاً به انتخاب صحیح روش، تجهیزات مناسب، تنظیم دقیق دستگاه، مهارت اپراتور و کنترل کیفیت وابسته است.
بنابراین توصیه می‌شود پیش از انتخاب این روش، شرایط پروژه توسط مهندس سازه و عوامل فنی بررسی شده و اجرای آن مطابق نقشه‌ها، مشخصات فنی و مقررات مربوطه انجام شود.
سوالات متداول درباره فورچینگ
فورچینگ میلگرد چیست؟
روشی برای اتصال دو میلگرد است که در آن با استفاده از فرآیند حرارتی و اعمال فشار، اتصال بین دو میلگرد ایجاد می‌شود.
آیا فورچینگ باعث کاهش مصرف میلگرد می‌شود؟
در شرایطی که طراحی و ضوابط پروژه اجازه دهد، استفاده از اتصال مکانیکی می‌تواند نیاز به برخی طول‌های وصله پوششی را کاهش داده و در نتیجه باعث کاهش مصرف و پرت میلگرد شود.
فورچینگ بهتر است یا کوپلر؟
هیچ‌کدام را نمی‌توان به‌صورت مطلق بهتر دانست. انتخاب روش به نوع سازه، قطر میلگرد، شرایط اجرایی، هزینه، تجهیزات و الزامات طراحی بستگی دارد.
آیا اجرای فورچینگ نیاز به متخصص دارد؟
بله. کیفیت اتصال به تنظیم دستگاه، نحوه آماده‌سازی میلگرد، کنترل فرآیند و مهارت اپراتور وابسته است.
آیا فورچینگ در ساختمان‌های بتنی قابل استفاده است؟
در صورت تأیید طراح و رعایت الزامات فنی و مقررات مربوطه، می‌تواند در سازه‌های بتن‌آرمه مورد استفاده قرار گیرد.
