پیچ و مهره در صنعت ساختمان؛ انواع، کاربردها و نکات مهم انتخاب
پیچ و مهره یکی از مهم‌ترین تجهیزات اتصال در صنعت ساختمان، سازه‌های فلزی و صنایع مختلف است که برای اتصال قطعات به یکدیگر بدون نیاز به جوشکاری مورد استفاده قرار می‌گیرد. اتصالات پیچی به دلیل سرعت اجرا، امکان باز و بسته کردن اتصال، کنترل کیفیت مناسب و قابلیت استفاده در پروژه‌های مختلف، جایگاه ویژه‌ای در ساخت‌وساز مدرن دارند.
در سازه‌های فولادی، انتخاب صحیح نوع پیچ، مهره، واشر و روش اجرای اتصال تأثیر مستقیمی بر عملکرد و ایمنی سازه دارد. به همین دلیل شناخت انواع پیچ و مهره و ویژگی‌های هرکدام برای مهندسان، پیمانکاران و مجریان پروژه‌های ساختمانی اهمیت زیادی دارد.

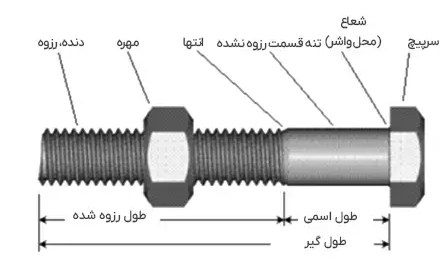

پیچ و مهره چیست؟
پیچ یک قطعه فلزی استوانه‌ای یا مخروطی‌شکل است که دارای رزوه بوده و برای ایجاد اتصال مکانیکی بین قطعات استفاده می‌شود. مهره نیز قطعه‌ای دارای رزوه داخلی است که روی رزوه پیچ بسته می‌شود و با ایجاد نیروی فشاری، قطعات را در محل اتصال ثابت نگه می‌دارد.
در بسیاری از اتصالات، واشر نیز بین مهره یا سر پیچ و قطعه مورد اتصال قرار می‌گیرد. واشر می‌تواند به توزیع بهتر فشار، جلوگیری از آسیب به سطح قطعه و عملکرد مناسب اتصال کمک کند.
اهمیت اتصالات پیچی در سازه‌های فلزی
در ساختمان‌های اسکلت فلزی، پل‌ها، سوله‌ها، سازه‌های صنعتی و تجهیزات مختلف، اتصال صحیح اعضای فولادی اهمیت بسیار زیادی دارد.
برخی از مهم‌ترین مزایای استفاده از پیچ و مهره عبارت‌اند از:
سرعت بالای اجرای اتصال
امکان باز و بسته کردن قطعات
عدم نیاز به عملیات جوشکاری در محل اتصال
امکان کنترل و بازرسی اتصال
مناسب برای اجرای سازه‌های پیش‌ساخته
کاهش برخی مشکلات ناشی از جوشکاری کارگاهی
امکان تعویض یا اصلاح بعضی از قطعات
مناسب برای پروژه‌هایی که سرعت نصب اهمیت زیادی دارد
انواع پیچ و مهره
پیچ و مهره‌ها بر اساس شکل، جنس، استاندارد، مقاومت مکانیکی و کاربرد به گروه‌های مختلفی تقسیم می‌شوند.
۱. پیچ‌های معمولی
پیچ‌های معمولی در اتصالات عمومی و سازه‌هایی که نیاز به مقاومت بسیار بالای اتصال ندارند مورد استفاده قرار می‌گیرند. این پیچ‌ها در ابعاد و گریدهای مختلف تولید می‌شوند.
۲. پیچ‌های پرمقاومت
پیچ‌های پرمقاومت یا High Strength Bolts برای اتصالات حساس‌تر سازه‌های فولادی استفاده می‌شوند. این پیچ‌ها در پروژه‌هایی که نیروهای قابل‌توجهی به اتصال وارد می‌شود اهمیت ویژه‌ای دارند.
در طراحی و اجرای این نوع اتصال، تنها انتخاب پیچ کافی نیست و مواردی مانند گرید پیچ، مهره و واشر، قطر سوراخ، وضعیت سطوح اتصال و روش سفت کردن پیچ نیز باید مطابق مشخصات طراحی و استاندارد مربوطه کنترل شود.
۳. پیچ شش‌گوش
پیچ‌های شش‌گوش یکی از رایج‌ترین انواع پیچ هستند. سر این پیچ‌ها به شکل شش‌ضلعی بوده و امکان استفاده از آچار برای بستن یا باز کردن آن‌ها وجود دارد.
۴. پیچ‌های گالوانیزه
پیچ‌های گالوانیزه دارای پوشش روی هستند که به افزایش مقاومت آن‌ها در برابر خوردگی کمک می‌کند. این نوع پیچ‌ها در محیط‌های مرطوب یا شرایطی که احتمال تماس با عوامل خورنده وجود دارد کاربرد بیشتری دارند.
۵. مهره‌های شش‌گوش
مهره شش‌گوش یکی از رایج‌ترین انواع مهره است که همراه با پیچ‌های مختلف مورد استفاده قرار می‌گیرد. انتخاب مهره باید با توجه به مشخصات و رده مقاومتی پیچ انجام شود.
۶. واشر
واشرها معمولاً برای افزایش سطح تماس و توزیع مناسب‌تر نیرو در محل اتصال استفاده می‌شوند. نوع و ابعاد واشر نیز باید متناسب با نوع اتصال و مشخصات فنی پروژه انتخاب شود.
گرید پیچ و مهره چیست؟
یکی از موضوعات مهم در خرید و استفاده از پیچ و مهره، گرید یا رده مقاومتی آن است.
برای نمونه، در سیستم نام‌گذاری متریک، علامت‌هایی مانند 8.8، 10.9 و 12.9 برای مشخص کردن کلاس مقاومتی برخی پیچ‌ها استفاده می‌شوند.
عدد اول و دوم در این سیستم اطلاعاتی درباره مقاومت کششی و نسبت تنش تسلیم به مقاومت کششی ارائه می‌کنند. بنابراین نمی‌توان صرفاً بر اساس ظاهر پیچ درباره مقاومت آن تصمیم گرفت.
در پروژه‌های سازه‌ای، گرید پیچ باید مطابق نقشه‌های سازه، مشخصات فنی و استاندارد مورد استفاده انتخاب شود.
تفاوت اتصال پیچی و اتصال جوشی
اتصالات پیچی و جوشی هرکدام مزایا و محدودیت‌های خاص خود را دارند.
ویژگی
اتصال پیچی
اتصال جوشی
سرعت نصب
معمولاً بالا
وابسته به شرایط اجرا
امکان باز کردن اتصال
دارد
معمولاً ندارد
نیاز به تجهیزات جوشکاری
ندارد
دارد
کنترل کیفیت
قابل بازرسی
نیازمند کنترل فرآیند جوش
مناسب برای سازه‌های پیش‌ساخته
بسیار مناسب
محدودتر
امکان تعمیر یا تعویض قطعه
ساده‌تر
دشوارتر
انتخاب بین اتصال پیچی و جوشی باید بر اساس طراحی سازه، نوع پروژه، شرایط اجرا، تجهیزات موجود و الزامات فنی انجام شود.
انواع اتصال پیچی در سازه فولادی
اتصالات پیچی سازه‌های فولادی را می‌توان از جنبه‌های مختلف بررسی کرد. از نظر انتقال نیرو، دو مفهوم مهم عبارت‌اند از:
اتصال اتکایی
در این نوع اتصال، انتقال نیرو میان قطعات تا حد زیادی از طریق تماس و اتکای پیچ و قطعات اطراف سوراخ انجام می‌شود.
اتصال اصطکاکی
در اتصال اصطکاکی، با اعمال نیروی پیش‌تنیدگی مناسب به پیچ، فشار بین سطوح اتصال ایجاد شده و انتقال نیرو از طریق اصطکاک میان سطوح انجام می‌شود.
انتخاب نوع اتصال باید بر اساس طراحی مهندس سازه و الزامات پروژه انجام شود.
نکات مهم هنگام خرید پیچ و مهره
برای خرید پیچ و مهره مورد استفاده در پروژه‌های ساختمانی، توجه به موارد زیر ضروری است:
۱. قطر و طول پیچ:
ابعاد پیچ باید با جزئیات اتصال و ضخامت قطعات مطابقت داشته باشد.
۲. گرید و مقاومت:
پیچ باید از نظر رده مقاومتی متناسب با نیاز اتصال انتخاب شود.
۳. جنس و پوشش:
در محیط‌های خورنده یا مرطوب، نوع پوشش و مقاومت خوردگی اهمیت بیشتری پیدا می‌کند.
۴. استاندارد تولید:
استفاده از محصولات دارای مشخصات فنی و استاندارد معتبر، امکان کنترل کیفیت و ردیابی محصول را افزایش می‌دهد.
۵. تطابق پیچ و مهره:
مهره و واشر باید با پیچ مورد استفاده سازگار باشند.
۶. سلامت رزوه:
رزوه پیچ و مهره باید سالم و بدون آسیب، خوردگی شدید یا تغییر شکل باشد.
روش صحیح اجرای اتصال پیچی
اجرای اتصال پیچی تنها به قرار دادن پیچ داخل سوراخ و بستن مهره محدود نمی‌شود. بسته به نوع اتصال، مراحل اجرا می‌تواند شامل موارد زیر باشد:
بررسی نقشه و جزئیات اتصال
کنترل ابعاد و موقعیت سوراخ‌ها
آماده‌سازی سطوح اتصال
قرار دادن پیچ‌ها
نصب واشر و مهره مطابق جزئیات اتصال
سفت کردن اولیه
اعمال گشتاور یا روش پیش تنیدگی موردنیاز، در صورت الزام طراحی
کنترل نهایی اتصال
ثبت و مستندسازی عملیات در پروژه‌های حساس
در اتصالات سازه‌ای، مقدار سفت کردن پیچ و روش اجرای آن باید مطابق مشخصات طراحی و استاندارد پروژه باشد و نباید صرفاً بر اساس تجربه کارگاهی تعیین شود.
خوردگی پیچ و مهره
خوردگی یکی از عواملی است که می‌تواند عملکرد اتصالات فلزی را در طول زمان تحت تأثیر قرار دهد.
عوامل مختلفی مانند:
رطوبت
تماس با آب
مواد شیمیایی
محیط‌های صنعتی
نمک و مواد خورنده
عدم اجرای پوشش مناسب
می‌توانند سرعت خوردگی را افزایش دهند.
برای کاهش این مشکل می‌توان با توجه به شرایط پروژه از پیچ و مهره‌های دارای پوشش مناسب، سیستم‌های ضدخوردگی و روش‌های نگهداری و بازرسی دوره‌ای استفاده کرد.
بازرسی و کنترل کیفیت اتصالات
در پروژه‌های ساختمانی و صنعتی، کنترل کیفیت اتصالات پیچی اهمیت زیادی دارد. مواردی مانند نوع پیچ، گرید، قطر، طول، وضعیت رزوه، واشر، مهره، تعداد پیچ‌ها و نحوه سفت کردن باید با مدارک طراحی و مشخصات فنی پروژه مطابقت داشته باشد.
در اتصالات حساس، کنترل گشتاور یا پیش‌تنیدگی نیز باید با روش مشخص‌شده در مدارک فنی پروژه انجام شود.
کاربردهای پیچ و مهره در صنعت ساختمان
پیچ و مهره در بخش‌های مختلف صنعت ساختمان و عمران کاربرد دارد، از جمله:
اسکلت فلزی ساختمان
سوله‌های صنعتی
پل‌های فولادی
سازه‌های فضاکار
دکل‌ها و سازه‌های فلزی
تجهیزات صنعتی
اتصالات تیر و ستون
اتصالات بادبند
اتصال صفحات و ورق‌های فولادی
سازه‌های پیش‌ساخته
ماشین‌آلات و تجهیزات ساختمانی
جمع‌بندی
پیچ و مهره یکی از مهم‌ترین روش‌های اتصال قطعات در سازه‌های فولادی و بسیاری از پروژه‌های ساختمانی و صنعتی است. انتخاب صحیح پیچ، مهره و واشر باید بر اساس نوع اتصال، نیروهای وارد بر سازه، شرایط محیطی، استانداردهای مورد استفاده و مشخصات فنی پروژه انجام شود.
استفاده از پیچ و مهره استاندارد، اجرای صحیح اتصال و کنترل کیفیت می‌تواند به افزایش قابلیت اطمینان، سرعت اجرا و امکان نگهداری مناسب سازه کمک کند.
در پروژه‌های سازه‌ای، انتخاب نهایی نوع و مشخصات پیچ و مهره باید توسط مهندس سازه و مطابق نقشه‌ها، مشخصات فنی و استانداردهای مربوطه انجام شود.
