اتصالات کوپلر میلگرد؛ انواع، کاربردها، مزایا و نکات اجرایی
مقدمه
در سازه‌های بتن‌آرمه، میلگردها نقش مهمی در تأمین مقاومت کششی و شکل‌پذیری اعضای سازه‌ای دارند. یکی از روش‌های متداول برای اتصال میلگردها، استفاده از طول پوششی یا اورلپ (Lap Splice) است. با این حال، در بسیاری از پروژه‌های ساختمانی، به‌خصوص سازه‌های مرتفع و پروژه‌هایی با تراکم زیاد آرماتور، استفاده از اورلپ می‌تواند باعث افزایش مصرف میلگرد و ایجاد تراکم در محل اتصال شود.
کوپلر میلگرد یا اتصال مکانیکی میلگرد یکی از روش‌هایی است که برای اتصال دو میلگرد به یکدیگر مورد استفاده قرار می‌گیرد. در این روش، به‌جای قرار دادن دو میلگرد روی یکدیگر در طول مشخص، انتهای میلگردها با استفاده از یک قطعه مکانیکی به یکدیگر متصل می‌شوند.
استفاده صحیح از کوپلر می‌تواند به کاهش طول وصله، مدیریت بهتر تراکم آرماتورها و افزایش نظم عملیات آرماتوربندی کمک کند؛ البته انتخاب نوع کوپلر، روش نصب و کنترل کیفیت آن باید مطابق نقشه‌های سازه، مشخصات فنی پروژه و ضوابط مربوطه انجام شود.

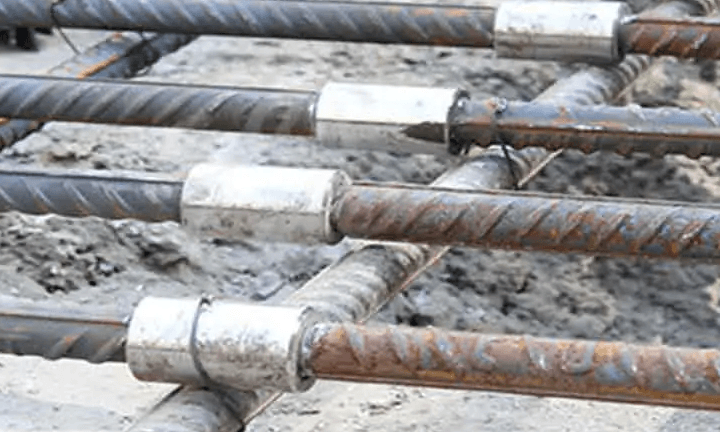

کوپلر میلگرد چیست؟
کوپلر میلگرد یک قطعه مکانیکی است که برای اتصال دو میلگرد به یکدیگر طراحی شده است. این قطعه معمولاً از فولاد با مقاومت مناسب ساخته می‌شود و بسته به نوع سیستم، میلگردها با روش‌هایی مانند رزوه‌کاری و پیچش داخل کوپلر به یکدیگر متصل می‌شوند.
هدف اصلی کوپلر، انتقال نیرو از یک میلگرد به میلگرد دیگر از طریق اتصال مکانیکی است.
در سیستم‌های رزوه‌ای، معمولاً انتهای میلگردها آماده‌سازی و رزوه می‌شوند و سپس دو سر میلگرد درون کوپلر قرار می‌گیرند. کیفیت رزوه‌کاری و میزان درگیری صحیح رزوه‌ها از عوامل مهم عملکرد اتصال است.
چرا از کوپلر میلگرد استفاده می‌شود؟
در یک پروژه ساختمانی ممکن است استفاده از وصله پوششی با محدودیت‌هایی همراه باشد. برای مثال، در ستون‌ها، دیوارهای برشی و فونداسیون‌های پرتراکم، تعداد زیاد میلگردها می‌تواند فضای زیادی اشغال کند.
برخی از مهم‌ترین دلایل استفاده از کوپلر عبارت‌اند از:
۱. کاهش طول وصله
در وصله پوششی، دو میلگرد باید در طول مشخصی روی یکدیگر قرار بگیرند. این موضوع باعث افزایش طول مصرفی میلگرد می‌شود.
در اتصال مکانیکی، انتقال نیرو از طریق کوپلر انجام می‌شود و بنابراین می‌توان از مزیت کاهش طول وصله در مقایسه با برخی روش‌های پوششی بهره برد؛ البته مقدار دقیق آن به سیستم کوپلر و طراحی پروژه بستگی دارد.
۲. کاهش تراکم آرماتور
تراکم میلگرد در محل وصله می‌تواند اجرای بتن‌ریزی و عبور مناسب بتن را دشوار کند. استفاده مناسب از کوپلر می‌تواند به کاهش تجمع میلگردها در محل وصله کمک کند.
۳. امکان اتصال میلگردهای با طول محدود
در برخی پروژه‌ها، حمل، جابه‌جایی و نصب میلگردهای بلند دشوار است. کوپلر می‌تواند امکان اتصال قطعات میلگرد در محل پروژه را فراهم کند.
۴. افزایش نظم آرماتوربندی
استفاده صحیح از اتصالات مکانیکی می‌تواند باعث منظم‌تر شدن آرایش میلگردها، به‌خصوص در اعضای پرتراکم، شود.
۵. کاهش پرت میلگرد
در صورت طراحی و برنامه‌ریزی صحیح، استفاده از کوپلر می‌تواند به مدیریت بهتر طول میلگردها و کاهش برخی پرت‌های ناشی از برش کمک کند.
اجزای اصلی سیستم کوپلر
بسته به نوع سیستم، اجزای مختلفی ممکن است در اتصال وجود داشته باشند، اما در یک کوپلر رزوه‌ای معمولاً موارد زیر اهمیت دارند:
بدنه کوپلر
رزوه داخلی
رزوه انتهای میلگرد
بخش آماده‌سازی‌شده میلگرد
تجهیزات نصب و سفت‌کردن
ابزار کنترل نصب و در برخی سیستم‌ها تجهیزات کنترل گشتاور
کیفیت ساخت کوپلر و دقت ماشین‌کاری رزوه‌ها تأثیر مستقیمی بر عملکرد اتصال دارد.
انواع کوپلر میلگرد
کوپلرها بر اساس روش اتصال و شرایط اجرایی، انواع مختلفی دارند.
۱. کوپلر استاندارد
این نوع کوپلر یکی از رایج‌ترین انواع اتصال مکانیکی میلگرد است. معمولاً دو میلگرد دارای رزوه در دو طرف کوپلر قرار گرفته و به وسیله اتصال رزوه‌ای به یکدیگر متصل می‌شوند.
این نوع اتصال برای شرایطی مناسب است که امکان حرکت و چرخش میلگردها در هنگام نصب وجود داشته باشد.
۲. کوپلر موقعیتی
در برخی شرایط، امکان چرخاندن میلگرد وجود ندارد. برای مثال، ممکن است میلگردها درون یک قفسه آرماتوربندی قرار گرفته باشند و حرکت دادن آنها دشوار باشد.
در چنین شرایطی از سیستم‌های کوپلر موقعیتی استفاده می‌شود که برای نصب در شرایط خاص طراحی شده‌اند.
۳. کوپلر انتقالی
گاهی لازم است دو میلگرد با قطرهای متفاوت به یکدیگر متصل شوند.
در این شرایط می‌توان از کوپلر انتقالی استفاده کرد؛ البته انتخاب آن باید بر اساس طراحی سازه و مشخصات فنی سیستم مورد تأیید پروژه انجام شود.
۴. کوپلر انتهایی
این نوع سیستم برای شرایطی طراحی می‌شود که اتصال انتهای میلگرد به شکل خاصی مورد نیاز باشد یا محدودیت‌هایی در نحوه نصب وجود داشته باشد.
۵. کوپلر جوشی
در برخی سیستم‌ها، کوپلر به عضو فولادی یا قطعه‌ای خاص متصل می‌شود. این نوع اتصال باید دقیقاً مطابق سیستم تأییدشده، مشخصات فنی و روش اجرایی سازنده انجام شود.
کاربرد کوپلر در بخش‌های مختلف ساختمان
کوپلر میلگرد می‌تواند در بخش‌های مختلف سازه‌های بتن‌آرمه مورد استفاده قرار گیرد.
فونداسیون
در فونداسیون‌های پرتراکم، استفاده از وصله‌های مکانیکی می‌تواند به مدیریت بهتر فضای آرماتوربندی کمک کند.
ستون‌ها
یکی از کاربردهای مهم کوپلر در محل وصله میلگردهای طولی ستون است. به دلیل تراکم بالای میلگرد در برخی ستون‌ها، استفاده صحیح از اتصال مکانیکی می‌تواند اجرای آرماتوربندی را ساده‌تر کند.
دیوارهای برشی
در دیوارهای برشی، به‌خصوص در ساختمان‌های بلندمرتبه، تراکم آرماتور می‌تواند زیاد باشد. به همین دلیل استفاده از سیستم‌های مکانیکی در محل‌های مجاز طراحی می‌تواند مورد توجه قرار گیرد.
تیرها
در برخی پروژه‌ها امکان استفاده از کوپلر برای اتصال میلگردهای تیر وجود دارد، اما محل و نحوه استفاده باید مطابق طراحی سازه باشد.
سازه‌های بلندمرتبه
هرچه ارتفاع و پیچیدگی سازه افزایش پیدا کند، مدیریت طول میلگردها، حمل، نصب و تراکم آرماتورها اهمیت بیشتری پیدا می‌کند. به همین دلیل اتصال مکانیکی میلگرد در چنین پروژه‌هایی کاربرد بیشتری پیدا می‌کند.

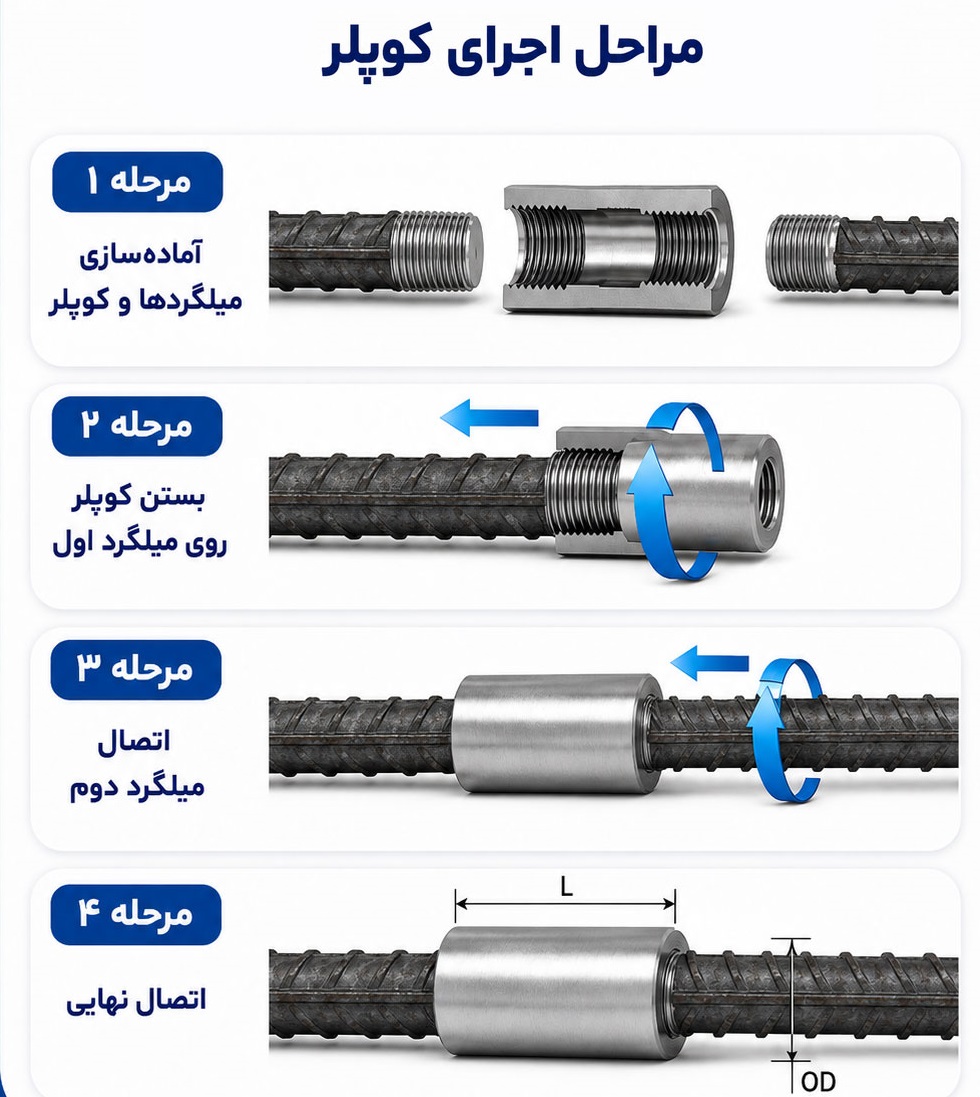

مراحل اجرای اتصال کوپلر میلگرد
روش اجرای دقیق به نوع کوپلر و دستورالعمل شرکت سازنده بستگی دارد، اما مراحل کلی یک اتصال رزوه‌ای می‌تواند شامل موارد زیر باشد:
مرحله اول؛ بررسی میلگرد
ابتدا باید قطر، نوع و مشخصات میلگرد مطابق نقشه سازه کنترل شود.
میلگرد نباید دارای آسیب یا خوردگی نامناسب در محل اتصال باشد.
مرحله دوم؛ آماده‌سازی انتهای میلگرد
انتهای میلگرد بر اساس سیستم کوپلر آماده می‌شود. در سیستم‌های رزوه‌ای، عملیات رزوه‌کاری با تجهیزات مخصوص انجام می‌شود.
مرحله سوم؛ کنترل رزوه
رزوه‌ها باید از نظر کیفیت، سالم بودن و تطابق با سیستم کوپلر بررسی شوند.
رزوه آسیب‌دیده یا آلوده می‌تواند باعث ایجاد مشکل در اتصال شود.
مرحله چهارم؛ نصب کوپلر
کوپلر روی میلگرد نصب شده و مطابق دستورالعمل سازنده تا موقعیت موردنظر بسته می‌شود.
مرحله پنجم؛ کنترل نهایی
پس از نصب باید مواردی مانند وضعیت قرارگیری، درگیری رزوه و روش سفت‌کردن بررسی شود.
در سیستم‌هایی که کنترل گشتاور مشخص شده است، باید از ابزار مناسب استفاده شود.
کنترل کیفیت کوپلر میلگرد
کنترل کیفیت یکی از مهم‌ترین مراحل استفاده از اتصال مکانیکی است.
موارد زیر باید مورد توجه قرار گیرد:
کنترل قطر میلگرد
کنترل گرید و مشخصات فولاد
کنترل نوع کوپلر
بررسی سلامت بدنه کوپلر
بررسی کیفیت رزوه
کنترل میزان درگیری رزوه
کنترل نحوه نصب
کنترل گشتاور در سیستم‌های نیازمند کنترل گشتاور
انجام آزمایش‌های مورد نیاز پروژه
بررسی مدارک فنی و تأییدیه محصول
تطبیق با نقشه سازه و مشخصات فنی
آزمایش کشش کوپلر
یکی از موضوعات مهم در ارزیابی عملکرد اتصال مکانیکی، آزمایش کشش است.
هدف از این آزمایش، بررسی توانایی اتصال در انتقال نیروی کششی مورد انتظار است.
نوع، تعداد و معیار پذیرش آزمایش‌ها باید بر اساس ضوابط طراحی، مشخصات فنی پروژه و استاندارد یا تأییدیه مورد استفاده تعیین شود.
نکته مهم این است که صرفاً استفاده از یک کوپلر با ظاهر مناسب، تضمین‌کننده عملکرد صحیح اتصال نیست. کیفیت محصول، نحوه رزوه‌کاری، نصب و کنترل کیفیت همگی در عملکرد نهایی تأثیر دارند.
مزایای استفاده از کوپلر میلگرد
استفاده از اتصال مکانیکی در شرایط مناسب می‌تواند مزایایی داشته باشد، از جمله:
کاهش نیاز به طول وصله پوششی در سیستم‌های طراحی‌شده برای این منظور
کاهش تراکم میلگرد در برخی نواحی
امکان مدیریت بهتر طول میلگردها
کاهش برخی پرت‌های ناشی از برش
بهبود نظم آرماتوربندی
امکان اجرای اتصال در شرایط خاص
کمک به اجرای آرماتوربندی اعضای پرتراکم
قابلیت کنترل کیفیت اتصال از طریق روش‌های مشخص
معایب و محدودیت‌های کوپلر
کوپلر در کنار مزایا، محدودیت‌هایی نیز دارد.
هزینه اولیه
قیمت خود کوپلر و تجهیزات مورد نیاز برای آماده‌سازی و نصب می‌تواند هزینه اولیه اجرای اتصال را افزایش دهد.
نیاز به نیروی اجرایی ماهر
رزوه‌کاری و نصب باید با دقت انجام شود. اجرای نادرست می‌تواند عملکرد اتصال را تحت تأثیر قرار دهد.
نیاز به کنترل کیفیت
کوپلر نباید بدون کنترل مشخصات فنی و کیفیت محصول در پروژه استفاده شود.
محدودیت در محل استفاده
نمی‌توان هر نوع کوپلر را در هر قسمت از سازه استفاده کرد. محل وصله و نوع اتصال باید با طراحی سازه و ضوابط پروژه هماهنگ باشد.
تفاوت کوپلر و وصله پوششی میلگرد
ویژگی
کوپلر مکانیکی
وصله پوششی
روش انتقال نیرو
مکانیکی
از طریق بتن و طول مهاری/پوششی
نیاز به همپوشانی طولانی
معمولاً کمتر
دارد
تراکم آرماتور در محل وصله
در شرایط مناسب می‌تواند کمتر باشد
ممکن است افزایش یابد
نیاز به تجهیزات ویژه
معمولاً دارد
کمتر
نیاز به نیروی ماهر
بیشتر
معمولاً کمتر
کنترل کیفیت
نیازمند کنترل اتصال
نیازمند کنترل طول و جزئیات وصله
مناسب برای آرماتورهای پرتراکم
در شرایط مناسب
ممکن است محدودیت اجرایی ایجاد کند
انتخاب بین این دو روش باید بر اساس طراحی سازه، شرایط اجرایی، هزینه و ضوابط پروژه انجام شود.
نکات مهم برای ناظر سازه
ناظر سازه هنگام بازدید از محل اجرای کوپلر بهتر است موارد زیر را کنترل کند:
قبل از نصب
نقشه سازه بررسی شود.
محل کوپلرها مشخص باشد.
نوع و سایز کوپلر کنترل شود.
مدارک فنی محصول بررسی شود.
میلگردها از نظر قطر و مشخصات کنترل شوند.
هنگام نصب
رزوه‌ها سالم باشند.
رزوه‌ها به‌درستی آماده شده باشند.
کوپلر کاملاً مطابق دستورالعمل نصب شود.
از ابزار مناسب استفاده شود.
میزان درگیری رزوه کنترل شود.
از نصب کوپلر معیوب جلوگیری شود.
قبل از بتن‌ریزی
تمام کوپلرهای اجراشده کنترل شوند.
تعداد و محل آنها با نقشه مطابقت داشته باشد.
موارد اصلاحی برطرف شوند.
آزمایش‌ها و مدارک کنترل کیفیت در صورت الزام پروژه بررسی شوند.
وضعیت نهایی اتصال در گزارش نظارت ثبت شود.
آیا کوپلر باعث افزایش مقاومت سازه می‌شود؟
کوپلر را نباید صرفاً به‌عنوان روشی برای «افزایش مقاومت سازه» در نظر گرفت.
وظیفه اصلی آن، ایجاد یک اتصال مکانیکی مناسب بین میلگردها و انتقال نیرو بین آنهاست. عملکرد نهایی اتصال به مشخصات میلگرد، نوع کوپلر، طراحی اتصال، کیفیت ساخت، رزوه‌کاری، نصب و کنترل کیفیت بستگی دارد.
بنابراین استفاده از کوپلر به‌تنهایی به معنای افزایش مقاومت کل سازه نیست.
چه زمانی استفاده از کوپلر مناسب است؟
استفاده از کوپلر می‌تواند در شرایطی مانند موارد زیر مورد توجه قرار گیرد:
تراکم بالای میلگرد
پروژه‌های بلندمرتبه
ستون‌های با تعداد زیاد میلگرد طولی
دیوارهای برشی پرتراکم
محدودیت فضای اجرای وصله پوششی
نیاز به مدیریت بهتر طول میلگرد
پروژه‌هایی که طراحی اتصال مکانیکی در آنها پیش‌بینی شده است
با این حال، تصمیم نهایی باید بر اساس طراحی سازه و الزامات پروژه انجام شود.
نکات ایمنی در اجرای کوپلر
رزوه‌کاری میلگرد و کار با تجهیزات مربوط به آن باید با رعایت اصول ایمنی انجام شود.
استفاده از تجهیزات حفاظت فردی، جلوگیری از تماس دست و لباس با قسمت‌های متحرک دستگاه، کنترل ابزارها و رعایت دستورالعمل تولیدکننده از جمله موارد مهم در زمان اجرا هستند.
همچنین میلگردهای آماده‌شده نباید به شکلی انبار شوند که رزوه‌ها آسیب ببینند.
جمع‌بندی
کوپلر میلگرد یکی از روش‌های اتصال مکانیکی آرماتورها در سازه‌های بتن‌آرمه است که می‌تواند در شرایطی که استفاده از وصله پوششی با محدودیت‌هایی همراه است، راهکار مناسبی باشد.
کاهش تراکم در محل وصله، مدیریت بهتر طول میلگرد، امکان اجرای اتصال در برخی شرایط خاص و نظم بیشتر آرماتوربندی از جمله مزایایی هستند که می‌توانند استفاده از کوپلر را در پروژه‌های مختلف توجیه کنند.
با این حال، کیفیت اتصال فقط به خود کوپلر وابسته نیست. انتخاب صحیح سیستم، تطابق با طراحی سازه، کیفیت میلگرد، رزوه‌کاری مناسب، نصب صحیح و کنترل کیفیت همگی برای عملکرد مطلوب اتصال ضروری هستند.
در نهایت، استفاده از هر نوع کوپلر باید بر اساس نقشه‌های سازه، مشخصات فنی پروژه، استانداردها و دستورالعمل فنی سیستم مورد استفاده انجام شود.
سوالات متداول درباره کوپلر میلگرد
کوپلر میلگرد چیست؟
کوپلر قطعه‌ای مکانیکی برای اتصال دو میلگرد به یکدیگر است که در انواع مختلف و با روش‌های متفاوت اتصال تولید می‌شود.
آیا کوپلر جایگزین اورلپ است؟
کوپلر می‌تواند در شرایطی به‌عنوان روش اتصال مکانیکی میلگرد به جای وصله پوششی مورد استفاده قرار گیرد، اما استفاده از آن باید در چارچوب طراحی سازه و ضوابط مربوطه باشد.
کوپلر بیشتر در کدام قسمت ساختمان استفاده می‌شود؟
از کوپلر می‌توان در فونداسیون، ستون، دیوار برشی و برخی تیرها استفاده کرد؛ محل دقیق استفاده باید در طراحی و جزئیات اجرایی مشخص شود.
آیا همه کوپلرها برای همه میلگردها مناسب هستند؟
خیر. نوع و سایز کوپلر باید با مشخصات میلگرد و الزامات اتصال مطابقت داشته باشد.
آیا کوپلر نیاز به آزمایش دارد؟
بسته به نوع سیستم، پروژه و الزامات کنترل کیفیت، ممکن است انجام آزمایش‌ها و ارائه مدارک فنی و تأییدیه‌های مربوط به اتصال مورد نیاز باشد.
مهم‌ترین نکته در اجرای کوپلر چیست؟
انتخاب سیستم مناسب و اجرای دقیق آن مطابق دستورالعمل سازنده و نقشه‌های سازه اهمیت زیادی دارد. کنترل کیفیت رزوه، میزان درگیری و نصب صحیح نیز بسیار مهم است.
