سقف بابل دک چیست؟ بررسی کامل مزایا، معایب، نحوه اجرا و کاربردها
سقف بابل دک (BubbleDeck) یکی از سیستم‌های نوین اجرای دال‌های بتنی مجوف است که با حذف بتن غیرسازه‌ای از بخش میانی دال، وزن مرده سقف را کاهش می‌دهد. در این سیستم، گوی‌های پلاستیکی توخالی در میان شبکه آرماتورهای بالا و پایین قرار می‌گیرند و پس از بتن‌ریزی، یک دال بتنی مجوف و یکپارچه شکل می‌گیرد.
ایده اصلی بابل دک این است که بخشی از بتن در ناحیه میانی دال که نقش مؤثری در تحمل نیروهای خمشی ندارد حذف شود؛ در نتیجه می‌توان ضمن حفظ عملکرد سازه‌ای موردنظر، وزن سقف را کاهش داد. طبق اطلاعات منتشرشده توسط BubbleDeck International، استفاده از حفره‌های توخالی می‌تواند وزن مرده دال را به میزان قابل توجهی کاهش دهد.
سقف بابل دک چگونه کار می‌کند؟

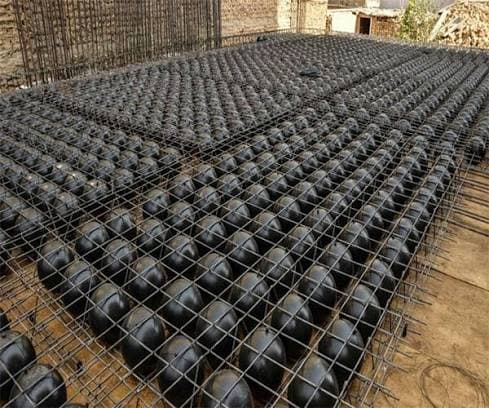

بابل دک در اصل یک دال دوطرفه مجوف است. در این سیستم، گوی‌های پلاستیکی توخالی در بین آرماتورهای بالایی و پایینی قرار می‌گیرند.
شبکه آرماتورها وظیفه نگهداری و تثبیت گوی‌ها را بر عهده دارد و پس از بتن‌ریزی، مجموعه آرماتور، گوی‌های توخالی و بتن به یک دال یکپارچه تبدیل می‌شود.
گوی‌ها در بخش‌هایی قرار می‌گیرند که حذف بتن از نظر سازه‌ای امکان‌پذیر است؛ به این ترتیب مقدار بتن مصرفی کاهش یافته و وزن خود سقف نیز پایین می‌آید.
اجزای اصلی سقف بابل دک
مهم‌ترین اجزای تشکیل‌دهنده این سیستم عبارت‌اند از:
بتن
آرماتورهای فولادی
شبکه‌های مش فولادی
گوی‌های پلاستیکی توخالی
خرپاها و اجزای نگهدارنده
قالب یا پنل‌های مورد استفاده در روش اجرای پروژه
گوی‌های پلاستیکی معمولاً از مواد بازیافتی ساخته می‌شوند و نقش اصلی آن‌ها ایجاد فضای خالی در بخش میانی دال است.
مهم‌ترین ویژگی سقف بابل دک
یکی از ویژگی‌های اصلی بابل دک، عملکرد دوطرفه دال است. برخلاف بسیاری از سیستم‌های یک‌طرفه، دال بابل دک می‌تواند بارها را در دو جهت منتقل کند.
همچنین در طراحی مناسب، امکان اجرای سقف‌های تخت و بدون تیرهای آویز فراهم می‌شود. این ویژگی می‌تواند آزادی بیشتری برای طراحی معماری، جانمایی تأسیسات و تغییرات داخلی ساختمان ایجاد کند.
مزایای سقف بابل دک
۱. کاهش وزن مرده ساختمان
مهم‌ترین مزیت بابل دک حذف بخشی از بتن غیرضروری در قسمت میانی دال است. منابع رسمی BubbleDeck کاهش قابل توجه وزن مرده سقف را از ویژگی‌های اصلی این سیستم معرفی می‌کنند.
کاهش وزن سقف می‌تواند باعث کاهش بار منتقل‌شده به سایر اجزای سازه مانند ستون‌ها، دیوارهای باربر و فونداسیون شود؛ البته میزان واقعی این کاهش به طراحی، دهانه‌ها، ضخامت دال و مشخصات پروژه بستگی دارد.
۲. امکان اجرای دهانه‌های بزرگ‌تر
به دلیل رفتار دوطرفه دال و حذف تیرهای آویز در سیستم‌های مناسب، بابل دک می‌تواند برای پروژه‌هایی که به دهانه‌های نسبتاً بزرگ و فضای معماری باز نیاز دارند مورد بررسی قرار گیرد.
BubbleDeck اعلام می‌کند که این سیستم می‌تواند برای دهانه‌های قابل توجه بدون تیرهای آویز مورد استفاده قرار گیرد، اما دهانه نهایی باید بر اساس محاسبات مهندسی و ضوابط پروژه تعیین شود.
۳. ایجاد سقف تخت
یکی از مزیت‌های مهم این سیستم، امکان ایجاد سطح زیرین تخت و بدون تیرهای آویز است.
این موضوع می‌تواند در موارد زیر مفید باشد:
افزایش ارتفاع مفید داخلی
آزادی بیشتر در طراحی معماری
سهولت اجرای برخی تأسیسات
امکان تغییرپذیری بیشتر پلان داخلی
کاهش محدودیت‌های ناشی از تیرهای آویز
۴. کاهش مصرف بتن
با حذف بخش‌هایی از بتن که در عملکرد سازه‌ای دال نقش مؤثری ندارند، حجم بتن مصرفی کاهش پیدا می‌کند.
میزان صرفه‌جویی ثابت نیست و به ضخامت دال، ابعاد گوی‌ها، هندسه سازه و نحوه طراحی بستگی دارد. منابع BubbleDeck در برخی پیکربندی‌ها کاهش قابل توجهی در مصرف بتن گزارش می‌کنند.
۵. کاهش بار وارد بر فونداسیون
وقتی وزن مرده سازه کاهش پیدا کند، بار کلی ساختمان نیز کاهش می‌یابد. در نتیجه، در صورت تأیید محاسبات سازه، می‌توان از کاهش بارهای وارد بر فونداسیون و سایر اجزای باربر بهره برد.
البته این موضوع به معنای کوچک‌تر شدن قطعی فونداسیون در تمام پروژه‌ها نیست و باید توسط مهندس سازه محاسبه شود.
۶. انعطاف‌پذیری بیشتر در طراحی معماری
یکی از مزایای قابل توجه سقف بابل دک، امکان ایجاد فضاهای بازتر و کاهش محدودیت ناشی از تیرهای آویز و تعداد زیاد ستون‌هاست.
این ویژگی به‌خصوص در ساختمان‌های اداری، تجاری و پروژه‌هایی که تغییرات آتی پلان اهمیت دارد، می‌تواند مورد توجه قرار گیرد.
۷. کاهش عملیات قالب‌بندی در برخی روش‌های اجرا
در روش‌های پیش‌ساخته و نیمه‌پیش‌ساخته BubbleDeck، بخشی از عملیات قالب‌بندی می‌تواند با استفاده از پنل‌های پیش‌ساخته کاهش پیدا کند.
البته نوع قالب‌بندی و میزان کاهش آن به روش اجرای انتخاب‌شده بستگی دارد.
۸. مزایای زیست‌محیطی
کاهش مصرف بتن، کاهش حمل‌ونقل مصالح و استفاده از پلاستیک بازیافتی در برخی اجزای سیستم می‌تواند اثرات زیست‌محیطی پروژه را کاهش دهد.
منابع رسمی BubbleDeck همچنین کاهش انتشار CO₂ ناشی از کاهش مصرف مصالح را به‌عنوان یکی از مزایای این سیستم معرفی کرده‌اند.
معایب و محدودیت‌های سقف بابل دک
مانند هر سیستم سازه‌ای، بابل دک نیز محدودیت‌هایی دارد و انتخاب آن باید بر اساس شرایط واقعی پروژه انجام شود.
۱. نیاز به طراحی سازه‌ای دقیق
بابل دک یک سیستم تخصصی سازه‌ای است و نمی‌توان آن را بدون طراحی و محاسبات مهندسی اجرا کرد.
محل قرارگیری گوی‌ها، ضخامت دال، آرماتورها، نواحی اطراف ستون‌ها، برش پانچ، خیز و سایر کنترل‌های سازه‌ای باید توسط مهندس سازه بررسی شود.
۲. حساسیت نواحی اطراف ستون‌ها
در سیستم‌های دال تخت، نواحی اطراف ستون‌ها اهمیت ویژه‌ای در انتقال نیرو و کنترل برش پانچ دارند.
به همین دلیل معمولاً نحوه جانمایی حفره‌ها و گوی‌ها در اطراف ستون‌ها باید مطابق نقشه‌های سازه‌ای و جزئیات اجرایی پروژه انجام شود.
۳. نیاز به نیروی اجرایی آموزش‌دیده
قرارگیری صحیح گوی‌ها، آرماتورها و سایر اجزا اهمیت زیادی دارد. اجرای نادرست می‌تواند باعث ایجاد مشکلات سازه‌ای یا اجرایی شود.
بنابراین اجرای بابل دک باید تحت نظارت عوامل فنی و مطابق نقشه‌های مصوب انجام شود.
۴. هزینه اولیه و تجهیزات
اگرچه کاهش مصرف مصالح و زمان اجرا می‌تواند در اقتصاد کلی پروژه مؤثر باشد، اما هزینه تهیه گوی‌ها، تجهیزات، پنل‌های پیش‌ساخته، حمل و نصب و همچنین شرایط اجرایی پروژه باید به صورت کامل بررسی شود.
بنابراین نمی‌توان صرفاً با مقایسه قیمت هر مترمربع سقف، درباره اقتصادی بودن بابل دک تصمیم گرفت.
مراحل اجرای سقف بابل دک
روش اجرای بابل دک با توجه به نوع سیستم انتخابی متفاوت است، اما به طور کلی می‌توان مراحل اصلی را به شکل زیر بیان کرد:
مرحله اول: طراحی و تهیه نقشه‌های اجرایی
ابتدا سیستم سازه‌ای و مشخصات سقف توسط مهندس محاسب تعیین می‌شود.
در این مرحله ضخامت سقف، آرماتورها، ابعاد و موقعیت گوی‌ها، دهانه‌ها و جزئیات اتصال به ستون‌ها مشخص می‌شود.
مرحله دوم: آماده‌سازی قالب یا پنل‌های زیرین
با توجه به روش اجرای پروژه، قالب‌بندی سنتی یا پنل‌های پیش‌ساخته مورد استفاده قرار می‌گیرد.
در روش نیمه‌پیش‌ساخته، پنل‌ها می‌توانند بخشی از قالب دائمی زیرین سقف را تشکیل دهند.
مرحله سوم: نصب شبکه آرماتورها و گوی‌های توخالی
گوی‌های پلاستیکی در محل تعیین‌شده بین شبکه‌های آرماتور قرار می‌گیرند.
آرماتورها و اجزای نگهدارنده باید به گونه‌ای نصب شوند که گوی‌ها در زمان بتن‌ریزی جابه‌جا نشوند.
مرحله چهارم: کنترل قبل از بتن‌ریزی
قبل از بتن‌ریزی باید مواردی مانند:
محل صحیح گوی‌ها
آرماتورهای بالا و پایین
پوشش بتن
فاصله‌ها
بازشوها
نواحی اطراف ستون‌ها
تکیه‌گاه‌های موقت
مسیرهای تأسیساتی
کنترل شوند.
مرحله پنجم: بتن‌ریزی
پس از تأیید آرماتوربندی و اجزای سیستم، بتن‌ریزی مطابق روش اجرایی پروژه انجام می‌شود.
در برخی روش‌ها بتن‌ریزی در دو مرحله انجام می‌شود تا ابتدا اجزای لازم تثبیت شده و سپس ضخامت نهایی دال تکمیل شود.
مرحله ششم: عمل‌آوری و کنترل نهایی
پس از بتن‌ریزی، عملیات عمل‌آوری بتن و کنترل‌های لازم انجام می‌شود تا دال به مقاومت موردنظر برسد.
انواع روش اجرای بابل دک
به طور کلی BubbleDeck در چند روش اصلی قابل اجراست.
بابل دک درجا
در این روش، شبکه و گوی‌های توخالی روی قالب‌بندی نصب شده و سپس بتن در محل پروژه اجرا می‌شود.
این روش از نظر فرآیند اجرا شباهت بیشتری به اجرای دال بتنی درجا دارد.
بابل دک نیمه‌پیش‌ساخته
در این روش، بخشی از دال به صورت پنل پیش‌ساخته تولید شده و در محل پروژه نصب می‌شود.
پنل می‌تواند نقش قالب دائمی قسمت زیرین دال را داشته باشد و پس از نصب، آرماتورهای موردنیاز و بتن تکمیلی اجرا می‌شوند.
بابل دک در چه ساختمان‌هایی کاربرد دارد؟
این سیستم می‌تواند برای پروژه‌هایی که کاهش وزن سازه، دهانه‌های بزرگ، حذف تیرهای آویز و انعطاف‌پذیری معماری اهمیت دارند مورد بررسی قرار گیرد.
از جمله:
ساختمان‌های مسکونی
ساختمان‌های اداری
ساختمان‌های تجاری
پروژه‌های چندطبقه
ساختمان‌های دارای دهانه‌های بزرگ
پروژه‌هایی که نیاز به فضای داخلی باز دارند
برخی پروژه‌های صنعتی و عمومی
انتخاب نهایی سیستم باید بر اساس مشخصات معماری، سازه، شرایط زمین، الزامات اجرایی و مقررات محلی انجام شود.
تفاوت سقف بابل دک با سقف بتنی معمولی
ویژگی
سقف بتنی توپر
سقف بابل دک
نوع دال
توپر
مجوف
بتن میانی
کامل
بخشی حذف می‌شود
وزن مرده
بیشتر
کمتر
رفتار دال
بسته به طراحی
دوطرفه
امکان حذف تیر آویز
محدود به سیستم سازه‌ای
یکی از ویژگی‌های سیستم
انعطاف معماری
وابسته به شبکه تیر و ستون
بیشتر در طراحی مناسب
مصرف بتن
بیشتر
کمتر
نیاز به طراحی تخصصی
دارد
دارد و جزئیات سیستم باید دقیق رعایت شود
آیا سقف بابل دک برای پروژه شما مناسب است؟
پاسخ این سؤال برای تمام ساختمان‌ها یکسان نیست.
برای انتخاب بابل دک باید مواردی مانند موارد زیر بررسی شوند:
تعداد طبقات ساختمان
ابعاد دهانه‌ها
کاربری ساختمان
سیستم باربر جانبی
شرایط خاک
ارتفاع طبقات
محدودیت‌های معماری
امکانات اجرایی پروژه
دسترسی به مصالح و تجهیزات
هزینه تمام‌شده نسبت به سیستم‌های جایگزین
بنابراین انتخاب بابل دک باید بر اساس مقایسه فنی و اقتصادی کل سازه انجام شود، نه فقط قیمت اجرای سقف.
جمع‌بندی
سقف بابل دک یکی از فناوری‌های دال مجوف دوطرفه است که با حذف بخشی از بتن غیرضروری در قسمت میانی دال، وزن مرده سقف را کاهش می‌دهد. استفاده از گوی‌های پلاستیکی توخالی، امکان ایجاد دال‌های سبک‌تر و در عین حال یکپارچه را فراهم می‌کند.
کاهش وزن مرده، امکان ایجاد سقف تخت، آزادی بیشتر در طراحی معماری، کاهش مصرف بتن و امکان استفاده در دهانه‌های بزرگ از مهم‌ترین ویژگی‌های این سیستم هستند.
با این حال، بابل دک یک سیستم تخصصی است و طراحی، جزئیات آرماتوربندی، محل گوی‌ها، کنترل برش پانچ، خیز و نحوه بتن‌ریزی باید مطابق محاسبات مهندسی و ضوابط مورد تأیید پروژه انجام شود. منابع تخصصی BubbleDeck نیز تأکید می‌کنند که طراحی باید مطابق مقررات ملی و استانداردهای مورد استفاده در محل پروژه انجام شود.
اگر به دنبال کاهش وزن سازه، ایجاد فضاهای معماری باز و استفاده بهینه‌تر از مصالح هستید، سقف بابل دک می‌تواند یکی از گزینه‌های قابل بررسی در مرحله طراحی سازه باشد.
