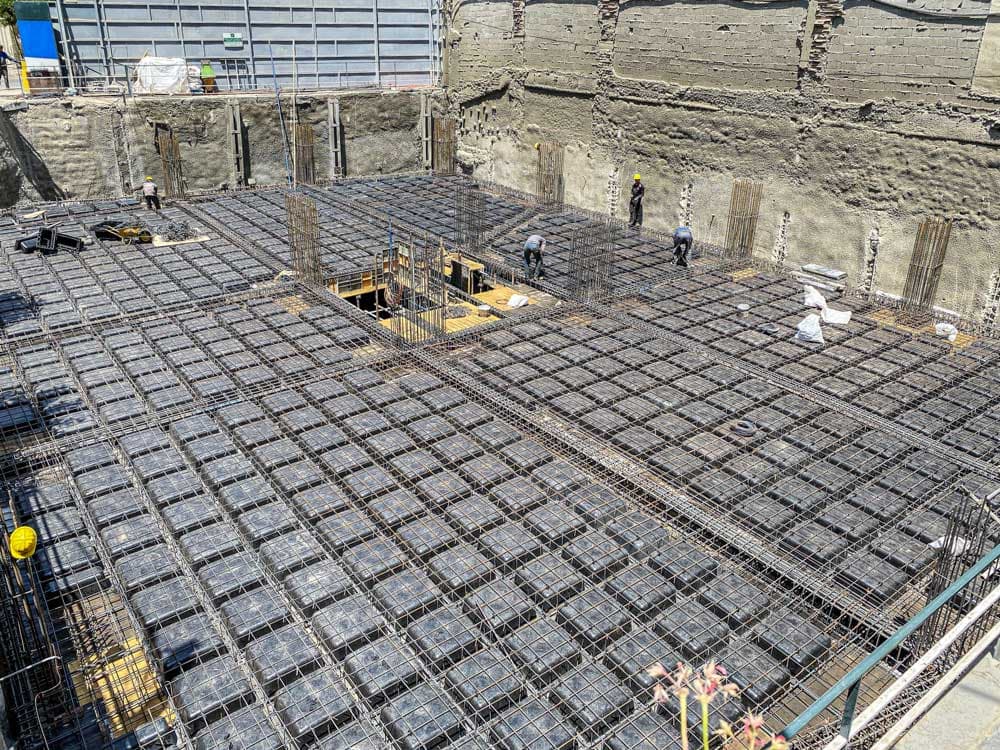

سقف وافل چیست؟ بررسی انواع، مزایا، معایب و نحوه اجرای سقف وافل
سقف وافل یکی از سیستم‌های اجرای سقف در ساختمان‌های بتن‌آرمه است که به دلیل شکل شبکه‌ای و حفره‌های منظم در بخش زیرین، علاوه بر ایجاد ظاهری متفاوت، می‌تواند در کاهش وزن مرده سقف و استفاده بهینه‌تر از بتن نقش داشته باشد.
این سیستم به‌ویژه در پروژه‌هایی که نیاز به دهانه‌های نسبتاً بزرگ، کاهش تعداد ستون‌ها، انعطاف‌پذیری بیشتر در طراحی معماری و نمای اکسپوز زیر سقف دارند، مورد توجه قرار گرفته است.
در این مقاله از IBMP؛ نمایشگاه مجازی صنعت ساختمان، با سقف وافل، انواع آن، نحوه اجرا، مزایا و معایب و نکات مهم انتخاب این سیستم آشنا می‌شویم.
سقف وافل چیست؟
سقف وافل نوعی دال بتنی مشبک است که در قسمت‌هایی از ضخامت آن که نقش مؤثری در عملکرد خمشی ندارند، با استفاده از قالب‌های مخصوص، حفره‌هایی ایجاد می‌شود.
نتیجه اجرای این قالب‌ها، ایجاد شبکه‌ای از تیرچه‌های بتنی متعامد یا موازی است که در نهایت سقفی با ظاهر منظم و مشبک ایجاد می‌کند.
در اجرای سقف وافل، قالب‌ها معمولاً در زیر سقف قرار گرفته و پس از آرماتوربندی و بتن‌ریزی، امکان جدا کردن و استفاده مجدد از قالب‌ها وجود دارد.
به همین دلیل، برخلاف سیستم‌هایی مانند تیرچه‌بلوک یا برخی سقف‌های پرکننده، در بخش زیادی از سقف وافل نیازی به باقی ماندن بلوک یا یونولیت به عنوان پرکننده دائمی وجود ندارد.
انواع سقف وافل
سقف‌های وافل را می‌توان به دو گروه اصلی تقسیم کرد:
۱. سقف وافل یک‌طرفه
در سقف وافل یک‌طرفه، عملکرد اصلی سقف در یک جهت است و تیرچه‌های تشکیل‌شده توسط قالب‌ها نیز در یک راستا قرار می‌گیرند.
قالب‌های مورد استفاده در این سیستم معمولاً فرم مستطیلی دارند.
این سیستم از نظر رفتار کلی، شباهت‌هایی با سقف‌های یک‌طرفه دارد و انتخاب آن باید بر اساس دهانه، بارگذاری، سیستم سازه‌ای و محاسبات مهندس سازه انجام شود.
۲. سقف وافل دوطرفه
در سقف وافل دوطرفه، تیرچه‌های بتنی در دو جهت عمود بر هم تشکیل می‌شوند و سقف در دو جهت عملکرد سازه‌ای دارد.
قالب‌های این نوع سقف معمولاً فرم مربع یا نزدیک به مربع دارند و پس از بتن‌ریزی، شبکه منظمی در زیر سقف ایجاد می‌شود.
وافل دوطرفه در پروژه‌هایی که دهانه‌های بزرگ‌تر یا نیاز به توزیع بار در دو جهت وجود دارد، می‌تواند مورد استفاده قرار گیرد؛ البته ابعاد دهانه و امکان استفاده از این سیستم باید در مرحله طراحی سازه بررسی شود.
تفاوت سقف وافل یک‌طرفه و دوطرفه
مهم‌ترین تفاوت این دو سیستم، نحوه عملکرد و انتقال بار است.
ویژگی
وافل یک‌طرفه
وافل دوطرفه
جهت اصلی عملکرد
یک جهت
دو جهت
شکل معمول قالب
مستطیلی
مربع یا نزدیک به مربع
آرایش تیرچه‌ها
یک راستا
دو راستای متعامد
کاربرد
دهانه‌ها و شرایط مناسب برای عملکرد یک‌طرفه
دهانه‌ها و پلان‌های مناسب برای عملکرد دوطرفه
پیچیدگی اجرا
معمولاً ساده‌تر
معمولاً پیچیده‌تر
طراحی و آرماتورگذاری
وابسته به طراحی سازه
وابسته به طراحی سازه در دو جهت
نکته مهم این است که نمی‌توان صرفاً بر اساس طول دهانه تصمیم گرفت که یک سقف حتماً باید وافل یک‌طرفه یا دوطرفه باشد. انتخاب سیستم سقف به عواملی مانند هندسه پلان، بارگذاری، محل ستون‌ها، ضخامت سقف، شرایط لرزه‌ای، معماری و محاسبات سازه بستگی دارد.
مزایای سقف وافل
استفاده از سقف وافل در صورت طراحی و اجرای صحیح می‌تواند مزایای مختلفی داشته باشد.
۱. کاهش وزن مرده سقف
با حذف بخش‌هایی از بتن غیرضروری در قسمت میانی دال، وزن سقف می‌تواند کاهش پیدا کند.
کاهش وزن مرده سازه می‌تواند در طراحی کلی ساختمان، به‌خصوص در پروژه‌های چندطبقه، اهمیت داشته باشد.
۲. امکان اجرای دهانه‌های بزرگ
یکی از دلایل توجه به سیستم وافل، امکان استفاده از آن در پروژه‌هایی با دهانه‌های بزرگ است.
البته میزان دهانه قابل اجرا عدد ثابتی برای تمام پروژه‌ها نیست و باید بر اساس طراحی سازه، ضخامت سقف، بارهای وارده، شرایط تکیه‌گاهی و مشخصات قالب تعیین شود.
۳. کاهش تعداد ستون‌های مزاحم
در پروژه‌هایی که طراحی سازه اجازه دهد، استفاده از دهانه‌های مناسب می‌تواند به ایجاد فضاهای بازتر و کاهش برخی ستون‌های میانی کمک کند.
این ویژگی می‌تواند در پروژه‌های تجاری، پارکینگ‌ها، سالن‌ها و برخی ساختمان‌های اداری و مسکونی اهمیت داشته باشد.
۴. نمای متفاوت زیر سقف
یکی از ویژگی‌های ظاهری سقف وافل، شبکه منظم زیر سقف است.
در برخی پروژه‌ها می‌توان پس از اجرای صحیح، این بخش را به عنوان نمای اکسپوز معماری مورد استفاده قرار داد.
۵. قالب‌های قابل استفاده مجدد
یکی از ویژگی‌های سیستم وافل، استفاده از قالب‌های مخصوصی است که پس از باز کردن می‌توانند در بخش‌های دیگر پروژه یا پروژه‌های بعدی مورد استفاده قرار گیرند؛ البته میزان دفعات استفاده به نوع قالب، کیفیت، نحوه نگهداری و دستورالعمل سازنده بستگی دارد.
معایب و محدودیت‌های سقف وافل
سقف وافل در کنار مزایای خود، محدودیت‌هایی نیز دارد و نمی‌توان آن را بهترین گزینه برای تمام پروژه‌ها دانست.
هزینه اولیه قالب و تجهیزات
برای اجرای سقف وافل به قالب‌های مخصوص و تجهیزات مناسب زیرسازی نیاز است. بنابراین هزینه تهیه یا اجاره قالب باید در برآورد اقتصادی پروژه لحاظ شود.
نیاز به اجرای دقیق
چیدمان قالب‌ها، زیرسازی، آرماتوربندی، کنترل تراز، تأمین پوشش بتن و بتن‌ریزی باید مطابق نقشه‌های اجرایی انجام شود.
اشتباه در هر یک از این مراحل می‌تواند کیفیت نهایی سقف را تحت تأثیر قرار دهد.
پیچیدگی بیشتر در برخی پلان‌ها
پلان‌های نامنظم، بازشوهای متعدد، تغییرات تراز و جزئیات خاص معماری ممکن است اجرای قالب‌بندی وافل را دشوارتر کند.
نیاز به طراحی سازه‌ای دقیق
انتخاب سقف وافل نباید صرفاً بر اساس قیمت یا ظاهر انجام شود. ابتدا باید سیستم سازه‌ای توسط مهندس محاسب بررسی و جزئیات آن در نقشه‌های سازه مشخص شود.
مراحل اجرای سقف وافل
اجرای سقف وافل معمولاً شامل چند مرحله اصلی است.
مرحله اول: اجرای زیرسازی و شمع‌بندی
ابتدا زیرسازی سقف شامل شمع‌ها، اسکافلد یا سیستم‌های نگهدارنده مناسب اجرا می‌شود.
زیرسازی باید توان تحمل وزن قالب‌ها، آرماتورها، بتن تازه و بارهای اجرایی را داشته باشد.
تراز بودن و استحکام این مرحله اهمیت زیادی دارد.
مرحله دوم: اجرای پروفیل‌ها و شاسی‌کشی
پس از آماده‌سازی زیرسازی، پروفیل‌ها یا اجزای نگهدارنده قالب‌ها طبق نقشه و روش اجرایی سیستم نصب می‌شوند.
محل قرارگیری این اجزا باید به گونه‌ای باشد که قالب‌ها دقیقاً در موقعیت تعیین‌شده قرار بگیرند.
مرحله سوم: چیدمان قالب‌های وافل
قالب‌های وافل طبق نقشه سازه در محل خود قرار می‌گیرند.
در این مرحله باید به محل تیرها، نواحی توپر، بازشوها، ستون‌ها و لبه‌های سقف توجه ویژه شود.
مرحله چهارم: آرماتوربندی
پس از تکمیل قالب‌بندی، آرماتورهای سقف طبق نقشه سازه اجرا می‌شوند.
میلگردهای تحتانی، فوقانی، تقویتی و سایر اجزای مورد نیاز باید با رعایت قطر، فاصله، طول مهاری، وصله‌ها و پوشش بتن اجرا شوند.
آرماتوربندی یکی از مهم‌ترین مراحل اجرای سقف وافل است و نباید صرفاً بر اساس تجربه اکیپ اجرایی انجام شود.
مرحله پنجم: بتن‌ریزی
پس از کنترل نهایی قالب‌ها و آرماتورها، بتن‌ریزی انجام می‌شود.
بتن باید به شکل مناسب در سقف توزیع شده و عملیات تراکم و ویبره با دقت انجام شود.
همچنین باید از ایجاد تجمع بیش از حد بتن تازه در یک نقطه جلوگیری شود تا بار اضافی به زیرسازی وارد نشود.
مرحله ششم: عمل‌آوری بتن
پس از بتن‌ریزی، عمل‌آوری بتن باید مطابق مشخصات فنی پروژه انجام شود تا بتن بتواند مقاومت مورد انتظار را به دست آورد.
مرحله هفتم: باز کردن قالب‌ها و زیرسازی
پس از رسیدن بتن به شرایط لازم و با تأیید دستگاه نظارت، قالب‌ها و زیرسازی به صورت مرحله‌ای جمع‌آوری می‌شوند.
زمان باز کردن قالب‌ها موضوعی اجرایی و سازه‌ای است و نباید صرفاً بر اساس تعداد روز ثابت تعیین شود.
سقف وافل برای چه پروژه‌هایی مناسب است؟
سقف وافل می‌تواند در پروژه‌های مختلفی مورد بررسی قرار گیرد؛ از جمله:
ساختمان‌های مسکونی
ساختمان‌های اداری
پروژه‌های تجاری
پارکینگ‌ها
مجتمع‌های ساختمانی
سالن‌ها و فضاهای با دهانه‌های بزرگ
پروژه‌هایی که معماری به فضای بازتر و کاهش برخی ستون‌های میانی نیاز دارد
با این حال، مناسب بودن وافل برای هر پروژه باید بر اساس طراحی سازه، معماری، تأسیسات، هزینه و شرایط اجرایی مشخص شود.
آیا سقف وافل ارزان‌تر از سایر سقف‌ها است؟
پاسخ این سؤال به شرایط پروژه بستگی دارد.
مقایسه قیمت سقف وافل با سایر سیستم‌ها فقط با مقایسه قیمت بتن یا میلگرد صحیح نیست.
برای محاسبه اقتصادی باید مواردی مانند:
مقدار بتن مصرفی
میزان میلگرد
قیمت یا اجاره قالب
هزینه زیرسازی
دستمزد اجرای قالب‌بندی
سرعت اجرا
تعداد ستون‌ها و تیرها
هزینه‌های حمل و تجهیزات
تعداد دفعات استفاده از قالب
در نظر گرفته شود.
بنابراین ممکن است سقف وافل در یک پروژه از نظر اقتصادی مناسب باشد، اما همان سیستم در پروژه‌ای دیگر به دلیل شرایط پلان یا هزینه اجرای قالب‌بندی، مزیت اقتصادی کمتری داشته باشد.
نکات مهم در انتخاب سقف وافل
قبل از انتخاب سقف وافل بهتر است موارد زیر بررسی شوند:
۱. هندسه پلان ساختمان
پلان‌های منظم معمولاً امکان قالب‌بندی ساده‌تری دارند.
۲. ابعاد دهانه‌ها
دهانه‌ها باید در مرحله طراحی سازه بررسی شوند و نباید از اعداد تبلیغاتی عمومی برای تعیین ظرفیت سقف استفاده کرد.
۳. محل ستون‌ها
یکی از مزایای بالقوه وافل، امکان ایجاد دهانه‌های مناسب و فضای معماری بازتر است.
۴. مسیر تأسیسات
محل عبور تأسیسات مکانیکی و الکتریکی باید پیش از بتن‌ریزی با نقشه‌های سازه و معماری هماهنگ شود.
۵. بازشوهای سقف
محل راه‌پله، آسانسور، داکت‌ها و سایر بازشوها باید از ابتدا در طراحی سقف مشخص شود.
۶. کیفیت قالب
قالب‌های نامناسب، آسیب‌دیده یا دارای ابعاد غیردقیق می‌توانند کیفیت اجرای سقف را کاهش دهند.
سقف وافل و نقش مهندس ناظر
در اجرای سقف وافل، کنترل مرحله به مرحله اهمیت زیادی دارد.
مهندس ناظر باید مواردی مانند:
ابعاد و محل قالب‌ها
تراز زیرسازی
موقعیت تیرها
محل بازشوها
قطر و فاصله میلگردها
طول مهاری و وصله‌ها
پوشش بتن
آرماتورهای تقویتی
کیفیت بتن
نحوه بتن‌ریزی
تراکم و ویبره
وضعیت زیرسازی
را مطابق نقشه‌ها و مشخصات فنی پروژه کنترل کند.
جمع‌بندی
سقف وافل یکی از سیستم‌های دال بتنی مشبک است که می‌تواند با کاهش بخش‌هایی از بتن غیرضروری، کاهش وزن مرده و ایجاد امکان استفاده از دهانه‌های مناسب، گزینه‌ای قابل بررسی برای بسیاری از پروژه‌های ساختمانی باشد.
وافل در دو نوع یک‌طرفه و دوطرفه اجرا می‌شود و انتخاب میان این دو به شرایط سازه و معماری پروژه بستگی دارد.
نکته مهم این است که سقف وافل صرفاً به دلیل ظاهر زیبا یا ادعای کاهش هزینه، نباید بدون بررسی مهندسی انتخاب شود. طراحی سازه، نقشه‌های اجرایی، کیفیت قالب‌بندی، آرماتورگذاری، بتن‌ریزی و نظارت دقیق، نقش تعیین‌کننده‌ای در عملکرد نهایی سقف دارند.
