اسکلت و سازه / سقف سازه ای / تیرچه
سقف تیرچه بلوک چیست؟ بررسی کامل مزایا، معایب، اجزا و نحوه اجرای سقف تیرچه بلوک
سقف تیرچه بلوک یکی از سیستم‌های متداول اجرای سقف در ساختمان‌های بتن‌آرمه است که سال‌هاست در پروژه‌های ساختمانی مورد استفاده قرار می‌گیرد. این سیستم به دلیل اجرای نسبتاً ساده، دسترسی مناسب به مصالح، وزن کمتر نسبت به برخی سقف‌های بتن‌آرمه توپر و سرعت مناسب اجرا، در بسیاری از پروژه‌های ساختمانی مورد توجه قرار گرفته است.
سقف تیرچه بلوک از ترکیب تیرچه، بلوک پرکننده، آرماتورهای حرارتی و تقویتی و بتن پوششی تشکیل می‌شود. تیرچه‌ها نقش اصلی در تحمل و انتقال بار را بر عهده دارند و بلوک‌ها عمدتاً به عنوان پرکننده بین تیرچه‌ها استفاده می‌شوند.
در این مقاله از IBMP؛ نمایشگاه مجازی صنعت ساختمان، با ساختار سقف تیرچه بلوک، مراحل اجرا، مزایا، معایب و نکات مهم انتخاب و اجرای آن آشنا می‌شویم.
سقف تیرچه بلوک چیست؟
سقف تیرچه بلوک نوعی سقف با عملکرد عمدتاً یک‌طرفه است که در آن تیرچه‌ها در فواصل مشخص در کنار یکدیگر قرار گرفته و فضای بین آن‌ها با بلوک‌های پرکننده پوشانده می‌شود.
پس از نصب تیرچه‌ها و بلوک‌ها، آرماتورهای مورد نیاز در محل خود قرار گرفته و در نهایت بتن‌ریزی انجام می‌شود.
پس از گیرش و کسب مقاومت بتن، مجموعه تیرچه و بتن پوششی به عنوان یک سیستم یکپارچه سقف عمل می‌کند.
به زبان ساده، در سقف تیرچه بلوک:
تیرچه → عضو باربر اصلی
بلوک → عضو پرکننده و شکل‌دهنده فضای بین تیرچه‌ها
بتن پوششی → تکمیل‌کننده عملکرد سازه‌ای سقف
است.

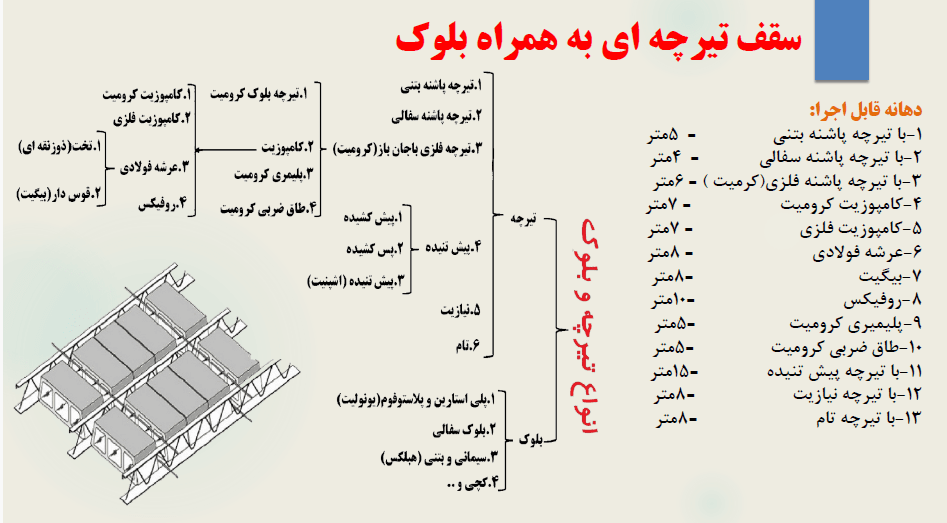

اجزای اصلی سقف تیرچه بلوک
سقف تیرچه بلوک از چند جزء اصلی تشکیل می‌شود که هر کدام وظیفه مشخصی دارند.
۱. تیرچه
تیرچه مهم‌ترین عضو باربر در این سیستم است و بار سقف را به تیرها و سپس به ستون‌ها منتقل می‌کند.
تیرچه‌ها می‌توانند با توجه به روش ساخت و طراحی پروژه به شکل‌های مختلف تولید شوند.
در ساختمان‌های متداول، تیرچه‌های مورد استفاده معمولاً دارای یک عضو کششی فولادی، آرماتورهای بالایی و اعضای زیگزاگی هستند که در فرآیند اجرا با بتن پوششی سقف یکپارچه می‌شوند.
تعداد، فاصله و مشخصات تیرچه‌ها باید بر اساس نقشه‌های سازه تعیین شود.
۲. بلوک سقفی
بلوک‌ها در فاصله بین تیرچه‌ها قرار می‌گیرند.
نقش اصلی بلوک، پر کردن فضای بین تیرچه‌ها و کاهش حجم بتن مصرفی است و نباید بدون طراحی و جزئیات سازه‌ای، آن را به عنوان عضو اصلی باربر سقف در نظر گرفت.
بلوک‌های سقفی می‌توانند از جنس‌های مختلفی مانند:
بلوک سیمانی
بلوک سفالی
بلوک‌های سبک
بلوک‌های پلی‌استایرن مورد تأیید پروژه
باشند.
انتخاب نوع بلوک به طراحی، مشخصات پروژه، الزامات ایمنی، وزن سقف و ضوابط اجرایی بستگی دارد.
۳. بتن پوششی
پس از قرارگیری تیرچه‌ها و بلوک‌ها و نصب آرماتورها، بتن روی سقف اجرا می‌شود.
این بتن باعث ایجاد یکپارچگی بین اجزای سقف شده و در عملکرد سازه‌ای آن نقش مهمی دارد.
کیفیت بتن، نحوه بتن‌ریزی، تراکم و عمل‌آوری آن از عوامل مهم در کیفیت نهایی سقف هستند.
۴. آرماتور حرارتی
در قسمت بالایی سقف معمولاً آرماتورهای حرارتی و توزیعی مطابق نقشه سازه اجرا می‌شوند.
این آرماتورها در کنترل ترک‌های ناشی از تغییرات دما و جمع‌شدگی بتن و همچنین توزیع مناسب‌تر برخی نیروها نقش دارند.
ابعاد، فاصله و مشخصات این آرماتورها باید مطابق طراحی سازه باشد.
۵. آرماتورهای تقویتی
در برخی قسمت‌های سقف، آرماتورهای تقویتی مورد نیاز هستند.
از جمله می‌توان به آرماتورهای:
منفی روی تکیه‌گاه‌ها
تقویتی اطراف بازشوها
کلاف‌ها
آرماتورهای مورد نیاز برای شرایط خاص سازه‌ای
اشاره کرد.
محل و مقدار این آرماتورها باید دقیقاً مطابق نقشه‌های سازه اجرا شود.
نحوه اجرای سقف تیرچه بلوک
اجرای سقف تیرچه بلوک را می‌توان به چند مرحله اصلی تقسیم کرد.
مرحله اول: آماده‌سازی محل اجرا
پیش از اجرای سقف باید تیرها، ستون‌ها و تکیه‌گاه‌های محل قرارگیری تیرچه‌ها بررسی شوند.سقف تیرچه بلوک
همچنین محل بازشوها، داکت‌ها و مسیرهای تأسیساتی باید پیش از بتن‌ریزی مشخص شود.
مرحله دوم: نصب جک و شمع‌بندی
برای نگهداری تیرچه‌ها در زمان اجرای سقف، از جک‌ها و شمع‌بندی مناسب استفاده می‌شود.
فاصله و نحوه اجرای شمع‌بندی باید متناسب با شرایط پروژه و دستورالعمل اجرایی تعیین شود.
شمع‌بندی نامناسب می‌تواند باعث تغییر شکل سقف یا ایجاد مشکلات اجرایی شود.
مرحله سوم: قرار دادن تیرچه‌ها
تیرچه‌ها مطابق نقشه سازه در محل خود قرار می‌گیرند.
در این مرحله باید مواردی مانند:
فاصله تیرچه‌ها
طول نشیمن تیرچه
تراز بودن تیرچه‌ها
محل بازشوها
جهت تیرچه‌ها
وضعیت آرماتورهای تیرچه
کنترل شود.
مرحله چهارم: نصب بلوک‌ها
پس از قرارگیری تیرچه‌ها، بلوک‌ها بین آن‌ها قرار می‌گیرند.
بلوک‌ها باید به‌گونه‌ای چیده شوند که فاصله مناسب بین تیرچه‌ها حفظ شده و در هنگام بتن‌ریزی جابه‌جا نشوند.
همچنین بلوک‌های آسیب‌دیده یا شکسته باید قبل از بتن‌ریزی بررسی و در صورت نیاز تعویض شوند.
مرحله پنجم: اجرای آرماتورهای مورد نیاز
در این مرحله آرماتورهای حرارتی، تقویتی و سایر آرماتورهای مشخص‌شده در نقشه سازه اجرا می‌شوند.
این مرحله یکی از مهم‌ترین بخش‌های کنترل سقف است؛ زیرا حذف یا جابه‌جایی آرماتورهای طراحی‌شده می‌تواند عملکرد سازه را تحت تأثیر قرار دهد.
مرحله ششم: اجرای کلاف‌ها و جزئیات اطراف بازشوها
در محل‌هایی مانند:
بازشوهای راه‌پله
آسانسور
داکت‌های تأسیساتی
اطراف بازشوهای بزرگ
کناره‌های سقف
ممکن است نیاز به جزئیات سازه‌ای ویژه وجود داشته باشد.
این جزئیات باید مطابق نقشه‌های اجرایی سازه اجرا شوند.
مرحله هفتم: بتن‌ریزی
پس از کنترل کامل سقف، بتن‌ریزی انجام می‌شود.
در هنگام بتن‌ریزی باید از تجمع بتن در یک نقطه، ضربه شدید به بلوک‌ها و جابه‌جایی آرماتورها جلوگیری شود.
همچنین تراکم مناسب بتن اهمیت زیادی دارد.
مرحله هشتم: عمل‌آوری بتن
پس از بتن‌ریزی، بتن باید مطابق الزامات اجرایی پروژه عمل‌آوری شود.
عمل‌آوری مناسب باعث می‌شود بتن شرایط مناسب‌تری برای رسیدن به مقاومت مورد انتظار داشته باشد و از بروز برخی ترک‌ها و مشکلات ناشی از خشک‌شدن سریع جلوگیری شود.
مزایای سقف تیرچه بلوک
سقف تیرچه بلوک به دلایل مختلفی در ساختمان‌سازی مورد استفاده قرار می‌گیرد.
۱. اجرای نسبتاً ساده
فرآیند اجرای این سیستم برای تیم‌های اجرایی ساختمان شناخته‌شده است و نیروی اجرایی زیادی با آن تجربه دارند.
۲. دسترسی مناسب به مصالح
تیرچه و بلوک در بسیاری از مناطق کشور به‌راحتی قابل تهیه هستند و زنجیره تأمین نسبتاً شناخته‌شده‌ای دارند.
۳. کاهش وزن نسبت به دال بتنی توپر
استفاده از بلوک‌های پرکننده باعث می‌شود بخش قابل توجهی از حجم بتن غیرضروری در فضای بین تیرچه‌ها حذف شود.
در نتیجه وزن سقف می‌تواند نسبت به یک دال بتنی توپر با ضخامت مشابه کمتر باشد.
البته وزن نهایی به مشخصات تیرچه، بلوک، بتن و ضخامت سقف بستگی دارد.
۴. کاهش مصرف بتن
وجود بلوک در فضای بین تیرچه‌ها باعث کاهش حجم بتن مورد نیاز برای پر کردن کل ضخامت سقف می‌شود.
۵. سرعت اجرای مناسب
در صورت تأمین مناسب مصالح و آماده بودن کارگاه، نصب تیرچه و بلوک می‌تواند با سرعت مناسبی انجام شود.
۶. آشنایی گسترده مجریان
یکی از مزیت‌های مهم این سیستم، تجربه زیاد نیروهای اجرایی و مهندسان با روش اجرای آن است.
معایب سقف تیرچه بلوک
با وجود مزایای متعدد، این سیستم محدودیت‌هایی نیز دارد.
۱. عملکرد عمدتاً یک‌طرفه
سقف تیرچه بلوک متداول، برخلاف برخی سیستم‌های دال دوطرفه، عمدتاً در یک جهت باربری می‌کند.
بنابراین جهت تیرچه‌ریزی و نحوه انتقال بار باید از مرحله طراحی به‌درستی تعیین شود.
۲. محدودیت در برخی دهانه‌ها
برای دهانه‌های بسیار بزرگ، باید گزینه‌های مختلف سقف از نظر سازه‌ای و اقتصادی مقایسه شوند.
تیرچه بلوک برای همه دهانه‌ها و همه ساختمان‌ها الزاماً مناسب‌ترین گزینه نیست.
۳. نیاز به شمع‌بندی در زمان اجرا
تا زمان رسیدن بتن به شرایط لازم، سیستم نیازمند نگهداری مناسب و شمع‌بندی طبق روش اجرایی پروژه است.
۴. احتمال آسیب‌دیدگی بلوک‌ها
در هنگام حمل، جابه‌جایی و اجرای سقف ممکن است بلوک‌ها آسیب ببینند.
بلوک‌های شکسته یا نامناسب باید قبل از بتن‌ریزی شناسایی شوند.
۵. محدودیت در ایجاد بازشوهای بزرگ
ایجاد بازشو در سقف تیرچه بلوک باید از قبل در طراحی دیده شود.
برش یا حذف خودسرانه تیرچه‌ها برای ایجاد بازشو می‌تواند عملکرد سقف را دچار مشکل کند.
نکات مهم اجرای سقف تیرچه بلوک
برای اجرای صحیح سقف، کنترل موارد زیر اهمیت زیادی دارد:
کنترل تیرچه‌ها
سلامت تیرچه‌ها
مشخصات و ابعاد تیرچه
طول نشیمن
فاصله تیرچه‌ها
جهت تیرچه‌ریزی
کنترل بلوک‌ها
سلامت بلوک
ابعاد مناسب
عدم استفاده از بلوک‌های شکسته و نامناسب
چیدمان صحیح بین تیرچه‌ها
کنترل آرماتورها
تعداد و قطر آرماتورها
محل آرماتورهای تقویتی
آرماتورهای حرارتی
آرماتورهای منفی
پوشش بتن
محل صحیح قرارگیری آرماتورها
کنترل بتن‌ریزی
کیفیت بتن
اسلامپ مناسب طبق مشخصات پروژه
تراکم مناسب
جلوگیری از جابه‌جایی آرماتورها
عمل‌آوری صحیح پس از بتن‌ریزی
سقف تیرچه بلوک برای چه ساختمان‌هایی مناسب است؟
این سیستم در بسیاری از ساختمان‌های متعارف قابل استفاده است؛ از جمله:
ساختمان‌های مسکونی
ساختمان‌های اداری
ساختمان‌های کم‌طبقه و میان‌مرتبه
پروژه‌های متعارف شهری
ساختمان‌های با پلان و دهانه‌های متعارف
اما انتخاب سیستم سقف باید توسط طراح سازه و با توجه به شرایط واقعی پروژه انجام شود.
عواملی مانند تعداد طبقات، دهانه‌ها، بارگذاری، سیستم مقاوم جانبی، شرایط خاک، معماری ساختمان و الزامات اجرایی در انتخاب سقف تأثیر دارند.
مقایسه سقف تیرچه بلوک با سقف‌های دیگر
انتخاب سقف مناسب فقط بر اساس قیمت مصالح انجام نمی‌شود و باید مجموعه‌ای از عوامل فنی و اقتصادی مورد بررسی قرار گیرد.
ویژگی
تیرچه بلوک
دال بتنی توپر
بابل دک
نوع سیستم
عمدتاً یک‌طرفه
دال بتن‌آرمه
دال مجوف دوطرفه
بلوک پرکننده
دارد
ندارد
گوی توخالی
وزن مرده
نسبتاً متوسط
بیشتر
کاهش‌یافته
روش اجرا
متداول
متداول
تخصصی‌تر
نیاز به قالب‌بندی
محدودتر
بیشتر
وابسته به سیستم
انعطاف معماری
متوسط
متوسط تا زیاد
در طراحی مناسب بیشتر
آشنایی مجریان
بسیار زیاد
بسیار زیاد
تخصصی‌تر
این جدول صرفاً یک مقایسه عمومی است و انتخاب نهایی باید بر اساس محاسبات و شرایط هر پروژه انجام شود.
قیمت سقف تیرچه بلوک به چه عواملی بستگی دارد؟
قیمت اجرای سقف تیرچه بلوک یک عدد ثابت نیست و به عوامل مختلفی وابسته است.
مهم‌ترین عوامل عبارت‌اند از:
قیمت تیرچه
نوع و قیمت بلوک
قیمت میلگرد
قیمت بتن
هزینه حمل
دستمزد نیروی اجرایی
هزینه جک و شمع‌بندی
ارتفاع ساختمان
شرایط کارگاه
متراژ پروژه
تعداد بازشوها
پیچیدگی پلان
ضخامت و جزئیات طراحی سقف
بنابراین برای محاسبه قیمت واقعی، بهتر است هزینه تمام‌شده بر اساس نقشه سازه و شرایط پروژه محاسبه شود.
آیا سقف تیرچه بلوک سقف مناسبی است؟
تیرچه بلوک یکی از سیستم‌های شناخته‌شده و متداول اجرای سقف در ساختمان‌های بتن‌آرمه است.
مزایایی مانند اجرای نسبتاً ساده، دسترسی مناسب به مصالح، آشنایی بالای نیروهای اجرایی و کاهش حجم بتن نسبت به دال توپر باعث شده این سیستم در بسیاری از پروژه‌ها مورد استفاده قرار گیرد.
با این حال، مناسب بودن آن برای یک پروژه مشخص به شرایط همان پروژه بستگی دارد و باید توسط مهندس محاسب بررسی شود.
جمع‌بندی
سقف تیرچه بلوک یکی از سیستم‌های پرکاربرد ساختمان‌سازی است که از تیرچه، بلوک پرکننده، آرماتورها و بتن پوششی تشکیل می‌شود.
این سیستم به دلیل اجرای نسبتاً ساده، دسترسی مناسب به مصالح، تجربه بالای مجریان و کاهش حجم بتن مصرفی، گزینه‌ای رایج برای بسیاری از ساختمان‌های متعارف محسوب می‌شود.
در مقابل، عملکرد عمدتاً یک‌طرفه، محدودیت در برخی دهانه‌ها، نیاز به شمع‌بندی و حساسیت اجرای صحیح آرماتورها و بازشوها از مواردی هستند که باید در طراحی و اجرای آن مورد توجه قرار گیرند.
انتخاب سیستم سقف باید بر اساس محاسبات مهندسی، نقشه‌های مصوب، مشخصات پروژه و ضوابط فنی انجام شود و صرفاً بر اساس قیمت یا سرعت اجرا تصمیم‌گیری نشود.
پرسش‌های متداول درباره سقف تیرچه بلوک
سقف تیرچه بلوک چیست؟
سقف تیرچه بلوک یک سیستم سقف بتن‌آرمه است که از تیرچه‌های باربر، بلوک‌های پرکننده، آرماتورها و بتن پوششی تشکیل می‌شود.
آیا سقف تیرچه بلوک سبک است؟
در مقایسه با دال بتن‌آرمه توپر، استفاده از بلوک‌های پرکننده باعث کاهش بخشی از حجم بتن و در نتیجه کاهش وزن سقف می‌شود.
مهم‌ترین مزیت سقف تیرچه بلوک چیست؟
اجرای نسبتاً ساده، دسترسی مناسب به مصالح و نیروی اجرایی، کاهش حجم بتن و تجربه گسترده در اجرای این سیستم از مهم‌ترین ویژگی‌های آن هستند.
آیا می‌توان در سقف تیرچه بلوک بازشو ایجاد کرد؟
بله، اما بازشو باید در طراحی سازه پیش‌بینی شود و جزئیات تقویتی آن مطابق نقشه سازه اجرا شود. حذف یا قطع تیرچه بدون تأیید طراح سازه مجاز نیست.
آیا سقف تیرچه بلوک برای ساختمان چندطبقه مناسب است؟
این موضوع به تعداد طبقات، دهانه‌ها، بارگذاری، سیستم سازه‌ای و سایر مشخصات پروژه بستگی دارد و باید توسط مهندس محاسب بررسی شود.
هزینه اجرای سقف تیرچه بلوک چقدر است؟
هزینه به قیمت روز تیرچه، بلوک، میلگرد، بتن، دستمزد، حمل، ارتفاع و شرایط پروژه بستگی دارد و بدون اطلاعات پروژه نمی‌توان قیمت واحد دقیقی ارائه کرد.
